Commodore Amiga 1000

WCS, OCS, A1010, 1084 – frühe Amiga-Architektur als repariertes Arbeitssystem.

Diese Seite ist die ausführliche Geräteakte zum Commodore Amiga 1000 im sslxy-Archiv. Der konkrete Rechner kam Ende 1986 als defektes System von einem Bekannten in das technische Umfeld und wurde nicht wegen seines späteren Sammlerstatus übernommen, sondern weil die Reparatur und die damals ungewöhnliche Architektur interessant waren. Gerade dadurch ist der A1000 hier kein dekoratives Retro-Objekt, sondern ein Rechner, an dem sich frühe Amiga-Systemlogik praktisch nachvollziehen lässt.

Im dokumentierten Aufbau gehören ein externes Commodore A1010 3,5-Zoll-Diskettenlaufwerk und ein Commodore-1084-Monitor zur Umgebung. Inzwischen sind außerdem Innenraum und Rückseite des erhaltenen A1000 fotografisch dokumentiert. Die Geräteakte trennt bewusst zwischen dem konkreten Archivsystem, allgemeinen Modelldaten und revisionsabhängigen Details. Wo eine genaue Platinen- oder Monitorrevision noch nicht eindeutig ablesbar ist, bleibt sie ausdrücklich offen.

(Stand: September 2026)

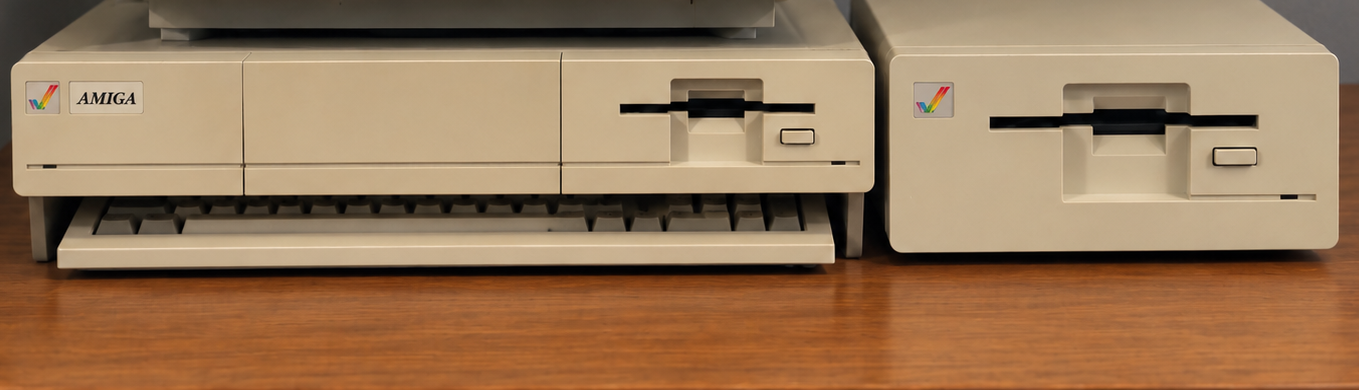

Commodore Amiga 1000 mit eingeschobener Tastatur und externem A1010 Diskettenlaufwerk
Amiga 1000 mit unter das Gehäuse geschobener Tastatur und externem A1010-Diskettenlaufwerk.

Archive Status

> A1000 / ARCHIVE_OBJECT
ENTRYEnde 1986 · defekt von einem Bekannten übernommen REGIONPAL · 68000-Takt ca. 7,09 MHz RESTOREinstandgesetzt · funktionsfähiger Zustand dokumentiert BOOT8-kB-Bootstrap-ROM → Kickstart-Diskette → 256-kB-WCS STORAGEinternes 3,5-Zoll-DD-Laufwerk + externes Commodore A1010 DISPLAYCommodore 1084 im dokumentierten Aufbau OPENexakte Mainboard- und 1084-Unterrevision erst nach eindeutig lesbarem Revisionsaufdruck bzw. Typenschild festschreiben

Archivprinzip: Erinnerung und belegte Geräteeigenschaften werden getrennt; unsichere Details werden nicht nachträglich passend gemacht.

CPUMotorola MC68000 · PAL ca. 7,09 MHz
BASIS-RAM256 kB Chip RAM · optional +256 kB A1050
KICKSTART256 kB WCS · von Diskette geladen
FLOPPY3,5 Zoll DD · 880 KiB Amiga-Format
[archive/why_a1000]

01. Warum der Amiga 1000 hier eine eigene Geräteakte bekommt

Der A1000 ist technisch zu eigenständig, um ihn lediglich als Zwischenstation zwischen C128 und späteren Amiga-Systemen abzuhaken. Seine Startlogik mit diskettengeladenem Kickstart, der Writable Control Store, die frühe Ausprägung des Original Chip Set, der ungewöhnliche Gehäuseaufbau und das damals sehr moderne Zusammenspiel von CPU und DMA-Hardware unterscheiden ihn deutlich von vielen zeitgenössischen Mikrocomputern.

Für dieses Archiv kommt ein zweiter Punkt hinzu: Der konkrete Rechner wurde Ende 1986 nicht als Neugerät mit vollständigem Komfortpaket übernommen, sondern als Defektgerät. Dadurch begann die Beschäftigung nicht mit einer Produktbroschüre, sondern mit Fehlersuche und Instandsetzung. Genau das passt zur späteren sslxy-Haltung: Systeme werden nicht nur nach Leistungsdaten beurteilt, sondern danach, ob ihre Struktur nachvollziehbar, reparierbar und dokumentierbar ist.

Die Seite soll deshalb drei Dinge gleichzeitig leisten: Sie dokumentiert das konkrete Archivobjekt, erklärt die A1000-Architektur ohne Mythensprache und bietet einen praktischen Leitfaden für Besitzer, die ein altes System prüfen, erhalten oder einordnen möchten.

„Der A1000 ist hier kein erster Amiga im Museumssinn, sondern ein früher Rechner, dessen Architektur durch Reparatur greifbar wurde.“

[archive/concrete_system]

02. Das konkrete Archivsystem: Ende 1986, defekt übernommen, wieder funktionsfähig gemacht

Gesichert ist für die sslxy-Chronologie: Ende 1986 kam der Amiga 1000 als defektes System von einem Bekannten in den technischen Bestand. Die Übernahme war damit keine nachträgliche Retro-Anschaffung, sondern zeitgenössische Praxis. Der Rechner musste zunächst verstanden und instandgesetzt werden.

Die heutige Darstellung zeigt den A1000 zusammen mit dem externen Commodore A1010. Im Aufbau gehört außerdem ein Commodore 1084 dazu. Diese Kombination ist technisch plausibel und im Alltag sinnvoll: Der A1000 ist stark disk-orientiert, und ein zweites Laufwerk verringert die Zahl der Medienwechsel erheblich. Der 1084 wiederum akzeptiert die für klassische Amiga-Systeme typische 15-kHz-RGB-Ausgabe direkt.

Was bewusst noch nicht behauptet wird: die exakte Mainboard-Revision, die konkrete Denise-Revision, die damals verwendete Kickstart-Version und die genaue Unterrevision des 1084. Das neue Innenraumfoto dokumentiert den Aufbau sehr gut, ersetzt aber keinen eindeutig lesbaren Revisionsaufdruck. Ein Archiv gewinnt durch diese Zurückhaltung, weil spätere Rekonstruktionen nicht versehentlich zu „Erinnerungen“ werden.

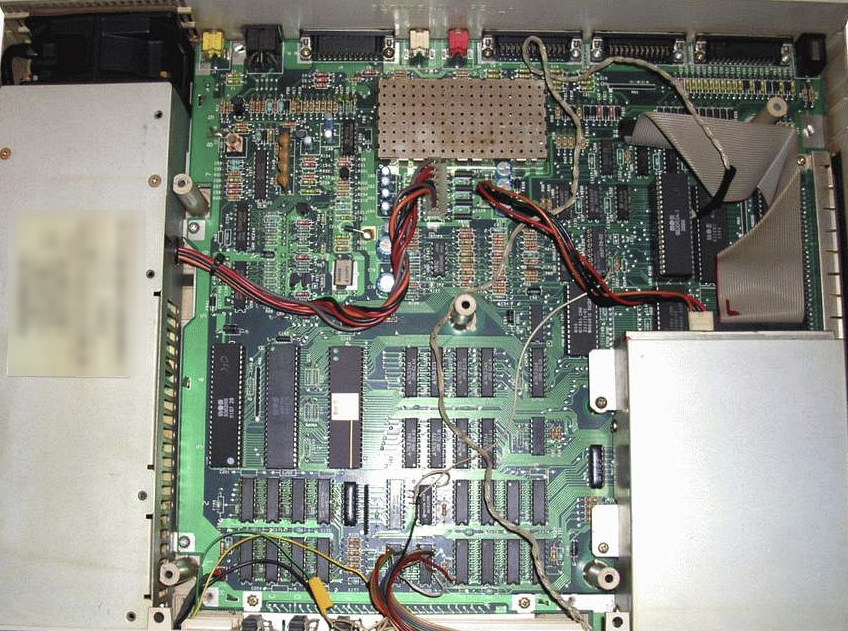

Innenansicht des dokumentierten Commodore Amiga 1000 mit Hauptplatine, Netzteilbereich, Abschirmung, Laufwerksbereich und Kabelwegen
Echter Innenraum: Hauptplatine, Netzteilbereich, Abschirmung, Laufwerksbereich und Kabelwege sind in ihrer Einbaulage dokumentiert. Individuelle Fertigungs- und Serienkennzeichnungen wurden für die öffentliche Webfassung bewusst unleserlich gemacht.

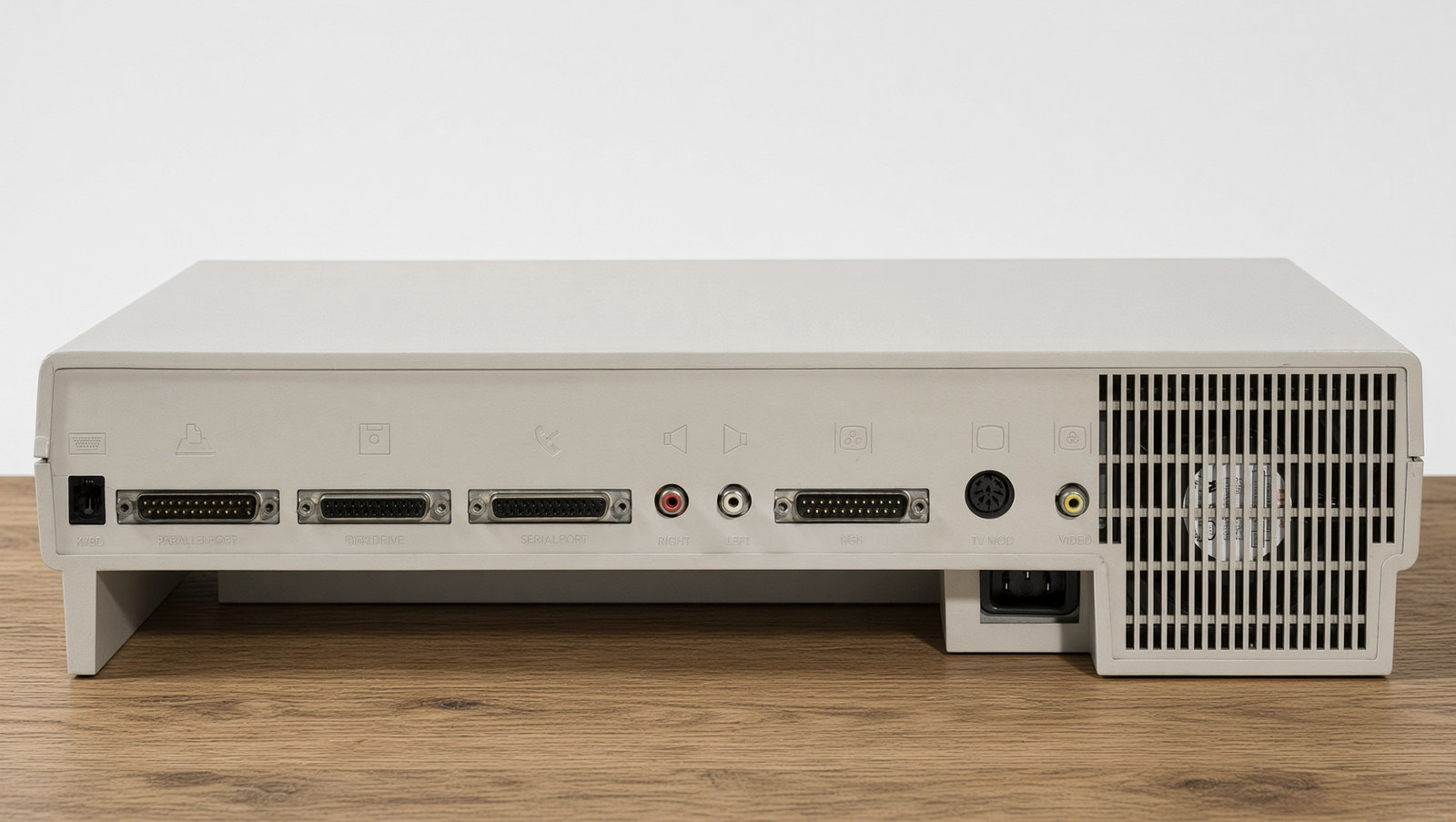

Rückseite des dokumentierten Commodore Amiga 1000 mit Tastatur-, Parallel-, Diskettenlaufwerk-, Seriell-, Audio-, RGB-, TV-Modulator- und Videoanschlüssen
Echte Rückseite: Die sichtbaren Anschlussgruppen lassen sich direkt am erhaltenen Gerät nachvollziehen. Das Foto ergänzt die weiter unten erklärte Schnittstellentabelle.
[hardware/specification]

03. Technisches Datenblatt: die für den A1000 entscheidenden Eckpunkte

BereichA1000 – technische Einordnung
CPUMotorola MC68000; beim PAL-System ungefähr 7,09 MHz. Externer 16-Bit-Datenbus, 24-Bit-Adressraum.
Basisspeicher256 kB Chip RAM. Mit Commodore A1050 oder kompatibler Front-Erweiterung um 256 kB auf 512 kB Chip RAM erweiterbar.
Boot-ROMKleines Bootstrap-ROM von 8 kB; das eigentliche Kickstart liegt beim A1000 nicht fest im normalen ROM.
WCS256 kB Writable Control Store für Kickstart. Nach dem Laden wird der Bereich gegen weiteres Beschreiben gesperrt und bleibt bis zum Ausschalten erhalten.
ChipsatzOriginal Chip Set: Agnus, Denise und Paula; bei frühen/verschiedenen Boardrevisionen unterscheiden sich einzelne Chiprevisionen und Teile der Glue-Logik.
Grafik12-Bit-Farbpalette mit 4096 möglichen Farben; Low-Res-, High-Res- und Interlace-Modi; HAM sowie – je nach Denise-Revision – EHB.
AudioVier DMA-gestützte 8-Bit-PCM-Kanäle, hardwareseitig auf Stereo verteilt; zwei Cinch-Audioausgänge.
Internes Laufwerk3,5-Zoll-DD-Floppy, typischerweise 880 KiB im AmigaDOS-Format.
Externes Laufwerk23-poliger D-Sub-Anschluss; das dokumentierte A1010 bietet ebenfalls 880 KiB und wird als DF1: eingebunden.
ErweiterungFrontsteckplatz für 256-kB-Chip-RAM-Erweiterung sowie seitlicher 86-poliger Expansionsbus für weitere Hardware.
Video23-poliges analoges RGB; zusätzlich Composite/TV-Ausgabe je nach Regions- und Boardausführung.
I/ORS-232 seriell, Amiga-spezifischer paralleler DB-25-Port, Tastaturanschluss, zwei Maus/Joystick-Ports, externer Floppy-Port.

Die Tabelle beschreibt das Modell. Für das konkrete Archivgerät werden revisionsabhängige Details erst nach fotografischer Verifikation festgeschrieben.

[architecture/system_view]

04. Architektur: Der 68000 ist wichtig – aber der Rechner besteht nicht nur aus dem 68000

Der Amiga 1000 wird oft über seinen Motorola 68000 beschrieben. Das ist richtig, erklärt aber nur einen Teil des Systems. Die Besonderheit liegt im Zusammenspiel aus CPU, gemeinsamem Chip RAM und mehreren spezialisierten Bausteinen, die Grafik-, Audio- und I/O-Aufgaben per DMA übernehmen können.

Der praktische Effekt ist deutlich: Für viele Bild-, Blitter-, Sprite-, Audio- oder Diskettenoperationen muss die CPU nicht jedes einzelne Datenwort selbst bewegen. Agnus koordiniert Speicherzugriffe und DMA-Zeitslots; Denise erzeugt die Videoausgabe aus Bitplanes, Sprites und Farbregistern; Paula übernimmt unter anderem Audio-DMA, Floppy-Datenpfad, serielle Funktionen und Interruptlogik. Das System arbeitet deshalb eher als Verbund spezialisierter Einheiten als als klassische „CPU plus etwas Peripherie“.

MC68000

führt Programmcode aus, verwaltet Betriebssystem und Anwendungen und greift auf gemeinsamen Speicher und I/O zu.

Agnus

Speicher-/DMA-Koordination, Copper, Blitter, Display-Timing und Adressgenerierung für mehrere Datenströme.

Denise

Bitplanes, Sprites, Farbregister und Umsetzung der digitalen Bilddaten zur Videoausgabe.

Paula

vier Audio-DMA-Kanäle, Floppy-Datenpfad, serielle Funktionen und wesentliche Interruptaufgaben.

Chip RAM

gemeinsamer Speicherbereich, auf den CPU und Custom Chips zugreifen können.

WCS

separater Kickstart-Speicher des A1000; nach dem Laden gegen weiteres Beschreiben verriegelt.

[architecture/68000]

05. Motorola MC68000: 7,09 MHz wirken klein – die Systemarchitektur macht den Unterschied

Der PAL-A1000 taktet den Motorola MC68000 mit ungefähr 7,09 MHz. Die krumme Frequenz ist kein Zufall: Der Systemtakt ist eng mit dem Videotiming gekoppelt. Bei einem solchen Rechner ist deshalb ein reiner MHz-Vergleich mit 8-Bit-Systemen oder späteren PCs wenig aussagekräftig.

Der 68000 besitzt intern 32-Bit-Register, arbeitet extern aber mit einem 16-Bit-Datenbus und einem 24-Bit-Adressbus. Für Softwareentwickler war wichtiger, dass ein vergleichsweise sauberer linearer Adressraum, 32-Bit-Register und ein deutlich leistungsfähigerer Befehlssatz als bei 8-Bit-Heimcomputern zur Verfügung standen.

Gleichzeitig teilt sich die CPU den Zugriff auf Chip RAM mit den DMA-fähigen Custom Chips. Deshalb hängt die reale CPU-Bandbreite davon ab, welche Grafik- und DMA-Aktivitäten gerade laufen. Das ist kein Fehler, sondern Teil des Designs: Rechenzeit und Buszeit werden zwischen CPU und Spezialhardware koordiniert.

[architecture/ocs]

06. OCS: Agnus, Denise und Paula – Hardware als aktive Mitspieler

Agnus: Verkehrspolizist, Copper und Blitter

Agnus steuert zentrale DMA-Abläufe und den Zugriff auf den gemeinsamen Speicher. Im Chip stecken außerdem zwei für den Amiga typische Einheiten: der Copper, ein einfacher, mit dem Rasterstrahl synchronisierter Coprozessor für Registeränderungen, und der Blitter, der Bitblock-Operationen, Maskierung und logische Verknüpfungen hardwareseitig ausführen kann.

Denise: aus Bitplanes werden Pixel

Denise nimmt Bitplane- und Sprite-Daten entgegen und erzeugt daraus das sichtbare Bild. Das Bitplane-Prinzip unterscheidet sich deutlich von linearen Framebuffers moderner Systeme: Mehrere Speicherflächen tragen je ein Bit zur Farbinformation eines Pixels bei. Diese Struktur ist für Effekte, Speicherökonomie und Hardware-DMA der Zeit sehr passend.

Paula: Audio, Floppy und Interrupts

Paula ist weit mehr als ein „Soundchip“. Vier unabhängige 8-Bit-PCM-Kanäle können per DMA aus dem Speicher versorgt werden. Daneben ist Paula eng mit dem Floppy-Datenpfad, der seriellen Schnittstelle und Interruptquellen verknüpft. Für die Praxis bedeutet das: Audio und Diskettenzugriffe sind tief in die Systemarchitektur integriert und nicht bloß an eine externe Controllerkarte delegiert.

[revision_note]

Chipbezeichnungen bleiben gleich, Chiprevisionen nicht. Frühe NTSC- und PAL-Platinen unterscheiden sich; auch EHB-Unterstützung hängt bei frühen Geräten von der Denise-Revision ab. Vor Reparatur oder Ersatzteilkauf deshalb immer Chip-Aufdruck und Mainboardrevision dokumentieren.

[memory/chip_ram]

07. Chip RAM: 256 kB Basis, 512 kB mit A1050 – und warum das WCS nicht einfach „nochmal RAM“ ist

Serienmäßig besitzt der A1000 256 kB Chip RAM. Dieser Speicher steht nicht nur dem 68000 zur Verfügung, sondern auch den Custom Chips. Grafikbitplanes, Sprites, Audiodaten und andere DMA-Puffer müssen deshalb im von den Spezialchips erreichbaren Speicher liegen.

Die Commodore-Erweiterung A1050 steckt hinter der vorderen Abdeckung und fügt weitere 256 kB Chip RAM hinzu. Damit werden aus 256 kB insgesamt 512 kB regulär nutzbarer Chip-Speicher. Für viele Anwendungen war diese Erweiterung in der Praxis wesentlich.

Davon getrennt existiert der 256-kB-WCS für Kickstart. Diese 256 kB sollte man nicht einfach zur normalen Speicherangabe addieren. Im normalen Betrieb enthält der WCS den geladenen Kickstart-Code und ist nach dem Laden schreibgeschützt. Erst spezielle Umbauten oder Erweiterungen konnten das Konzept verändern.

[Memory_Map / conceptual]
> 256 kB Chip RAM ........ normale Basis-Arbeitsspeicherfläche
> +256 kB A1050 .......... optionaler zusätzlicher Chip RAM
> 256 kB WCS .............. Kickstart-Speicher, separat zu betrachten
> wichtig: WCS ≠ frei nutzbare zusätzliche 256 kB im normalen Betrieb
[boot/writable_control_store]

08. Writable Control Store: der A1000 lädt sein Kickstart erst beim Einschalten

Der A1000 ist innerhalb der klassischen Amiga-Familie besonders, weil das Kickstart zunächst von Diskette in einen 256-kB-Writable-Control-Store geladen wird. Ein kleines Bootstrap-ROM reicht gerade aus, um den Rechner zu initialisieren und die Kickstart-Diskette einzulesen.

Nach erfolgreichem Laden wird der WCS gegen weiteres Beschreiben verriegelt. Ein normaler Reset lässt den Inhalt erhalten; erst ein vollständiges Ausschalten löscht ihn. Dadurch muss Kickstart nicht nach jedem Software-Reset erneut von Diskette gelesen werden, nach einem Kaltstart aber sehr wohl.

Historisch war das nicht nur eine Notlösung. Es machte es möglich, Kickstart-Versionen ohne ROM-Tausch zu wechseln. Für den Alltag bedeutete es allerdings einen zusätzlichen Bootschritt und eine stärkere Abhängigkeit von funktionierenden Original- oder Sicherungsdisketten.

[archive_tip]

Wer einen A1000 erhält, sollte vorhandene Kickstart-Disketten nicht „zum Test“ ständig beschreiben oder neu formatieren. Originale zuerst schreibschützen, Zustand dokumentieren und möglichst früh ein geprüftes Image anlegen.

[boot/sequence]

09. Bootablauf: vom Einschalten bis zur Workbench

Der A1000 macht den Startvorgang ungewöhnlich sichtbar. Moderne Rechner verbergen viele Bootstufen in Firmware, Flash, Bootmanager und signierten Images. Beim A1000 kann man die Schichten fast mit dem Finger verfolgen.

1 · Power-onGrundinitialisierung; WCS ist nach echtem Kaltstart leer.
2 · Bootstrap-ROMkleines ROM startet die Ladeprozedur und fordert Kickstart an.
3 · Kickstart-DiskKickstart-Image wird vom Diskettenlaufwerk gelesen.
4 · WCS lock256-kB-WCS enthält Kickstart und wird gegen Schreiben gesperrt.
5 · Workbench/Appdanach kann die eigentliche System- oder Anwendungsdiskette geladen werden.

Für die Diagnose ist diese Sichtbarkeit hilfreich. Erscheint die Kickstart-Aufforderung sauber auf dem Monitor, funktionieren bereits zahlreiche Systemteile: CPU, grundlegende Custom-Chip-Funktionen, Videoausgabe und ein Teil der Speicherlogik. Scheitert erst das Einlesen der Kickstart-Diskette, verengt sich die Fehlersuche deutlich auf Laufwerk, Medium, Floppy-Datenpfad oder zugehörige Logik.

Nach geladenem Kickstart verschiebt sich die Diagnose: Jetzt geht es um Workbench-/Anwendungsmedien, Dateisystem, zusätzlichen RAM und Software. Diese Trennung ist wesentlich sinnvoller als wahlloses Tauschen von Chips.

[software/amigaos_1x]

10. AmigaOS 1.x: Exec, Intuition, AmigaDOS – mehrere Schichten statt monolithischer Oberfläche

Die frühe Amiga-Softwareumgebung war für 1985/86 ungewöhnlich modern. Exec bildet den multitaskingfähigen Kernelkern, Intuition stellt Fenster-, Bildschirm- und Eingabeabstraktionen bereit, und AmigaDOS kümmert sich unter anderem um Dateien, Geräte und Shell-/CLI-Funktionen. Die Workbench ist die grafische Arbeitsoberfläche, aber nicht identisch mit dem gesamten Betriebssystem.

Gerade diese Trennung war praktisch: Programme konnten eigene Screens öffnen, Hintergrundaufgaben liefen parallel, und Geräte erschienen über benannte Device-Treiber. Das wirkt heute selbstverständlich, war im Heimcomputerumfeld der Mitte der 1980er aber ein deutlicher Bruch.

Welche Kickstart-/Workbench-Version Ende 1986 auf dem konkreten Archivsystem eingesetzt wurde, wird hier bewusst nicht aus heutiger Wahrscheinlichkeit abgeleitet. Sobald die erhaltenen Systemdisketten eindeutig zugeordnet sind, kann dieser Teil nachgetragen werden.

[storage/internal_floppy]

11. Internes 3,5-Zoll-Laufwerk: 880 KiB statt PC-typischer 720 KiB

Das interne DD-Laufwerk speichert im klassischen AmigaDOS-Format 880 KiB. Die übliche Geometrie besteht aus 80 Zylindern, zwei Seiten und elf 512-Byte-Sektoren pro Spur. Das ergibt 901.120 Byte, also 880 KiB.

Der Vergleich mit der PC-Welt ist lehrreich: Eine 3,5-Zoll-DD-Diskette wird am PC typischerweise mit neun Sektoren pro Spur und damit 720 KiB formatiert. Der Amiga nutzt dasselbe physische Medienformat effizienter aus, verwendet aber eine andere logische und kodierte Struktur. Die äußerlich gleiche Diskette ist deshalb nicht automatisch zwischen Systemen austauschbar.

Für den Erhalt bedeutet das: Laufwerk, Medium und Controllerlogik gehören als System zusammen. Ein moderner USB-Diskettenadapter kann Amiga-Disketten in der Regel nicht sinnvoll lesen, weil viele dieser Adapter nur PC-kompatible Standardformate unterstützen.

[storage/a1010]

12. Commodore A1010: das zweite 880-KiB-Laufwerk ist im Alltag mehr als Luxus

Das dokumentierte externe Commodore A1010 ist technisch weitgehend zum internen 3,5-Zoll-Laufwerk passend ausgelegt und bietet ebenfalls 880 KiB im Amiga-Format. Es wird über den 23-poligen externen Floppy-Anschluss verbunden und erscheint als zusätzliches Laufwerk, typischerweise DF1:.

Beim A1000 ist ein zweites Laufwerk besonders praktisch, weil der Rechner schon beim Kaltstart eine Kickstart-Diskette benötigt und anschließend Workbench, Anwendungen und Datenmedien ins Spiel kommen. Das A1010 reduziert deshalb nicht nur Wartezeit, sondern vor allem das ständige Wechseln von Disketten.

Das originale Commodore-Handbuch weist außerdem auf einen wichtigen elektrischen Punkt hin: Das erste A1010 bezieht seine Versorgung aus dem Rechner. Der Amiga kann logisch mehrere externe Laufwerke adressieren, aber zusätzliche Laufwerke dürfen nicht beliebig über denselben Versorgungsweg mitgezogen werden; weitere Geräte benötigen je nach Ausführung eine eigene Stromversorgung.

[a1010_handling]

Externes Laufwerk nur bei ausgeschaltetem Rechner an- oder abstecken. Diskette niemals herausnehmen, solange die Laufwerks-LED aktiv ist. Bei alten DB23-Steckern nicht mit Gewalt arbeiten – Ersatzstecker sind heute deutlich schwieriger zu beschaffen als früher.

[archive/media_preservation]

13. Diskettenpraxis heute: lesen, sichern, nicht „verbessern“

Originaldisketten sind inzwischen selbst Archivobjekte. Die wichtigste Regel lautet deshalb: Erst sichern, dann experimentieren. Eine lesbare Originaldiskette wird schreibgeschützt, dokumentiert und möglichst als Image erfasst. Für normale AmigaDOS-Medien ist ein logisches ADF-Image nützlich; für ungewöhnliche Kopierschutz- oder Spezialformate ist eine zusätzliche Flux-Aufzeichnung die bessere Archivstufe.

  • Originale beschriften und fotografieren: Etikett, Handschrift, Diskettenmarke und Schreibschutzstellung gehören zur Provenienz.
  • DD-Medien bevorzugen: 1,44-MB-HD-Disketten lassen sich zwar teilweise zweckentfremden, sind magnetisch aber nicht identisch und für langfristige DD-Nutzung nicht die erste Wahl.
  • Images redundant speichern: Ein Image auf nur einer modernen SSD ist noch kein Archiv.
  • Prüfsummen bilden: SHA-256 oder vergleichbare Hashes machen spätere Bitänderungen sichtbar.
  • Original und Arbeitskopie trennen: Reparatur- oder Boottests sollten möglichst mit Kopien erfolgen.

Diese Regeln passen unmittelbar zur größeren Archivhaltung von sslxy: Synchronisation, Kopie und Backup sind drei unterschiedliche Dinge. Ein Cloudordner allein ersetzt weder eine zweite unabhängige Kopie noch eine nachvollziehbare Versionshistorie.

[hardware/expansion]

14. Erweiterungen: Front-RAM, seitlicher 86-Pin-Bus und eine erstaunlich offene Plattform

Unter der Frontabdeckung besitzt der A1000 den Anschluss für die 256-kB-Chip-RAM-Erweiterung A1050. Der Einbau ist konzeptionell einfach und erhöht den regulären Chip-RAM von 256 auf 512 kB.

Der seitliche 86-polige Erweiterungsanschluss ist deutlich mächtiger. Er führt wesentliche Bus- und Steuersignale nach außen und wurde für Speicher-, SCSI-, PC-Emulations- und andere Erweiterungen genutzt. Commodores A1060 Sidecar ist das bekannteste Beispiel: ein 8088-basierter PC-kompatibler Rechnerteil, der seitlich an den A1000 gekoppelt wird.

Für heutige Besitzer ist wichtig, dass der A1000 mechanisch nicht einfach ein A500 mit anderem Gehäuse ist. Der Bus ist verwandt, aber Geometrie, Lage und Stromversorgung können bei A500-Erweiterungen problematisch sein. Deshalb keine Erweiterung nur nach Steckverbinderform anschließen.

[expansion_rule]

Vor dem Anschluss historischer Erweiterungen immer Handbuch, Pinout, Strombedarf und Boardrevision prüfen. „Passt mechanisch“ ist bei Retro-Hardware keine ausreichende Kompatibilitätsaussage.

[video/ocs_modes]

15. Grafik: 4096-Farben-Palette, Bitplanes, Sprites, HAM und Interlace

Der A1000 arbeitet mit einer 12-Bit-Farbpalette, also 4096 möglichen RGB-Farben. In normalen Low-Resolution-Modi können bis zu 32 Farben gleichzeitig aus dieser Palette gewählt werden. In High-Resolution-Modi stehen typischerweise bis zu 16 Farben gleichzeitig zur Verfügung.

HAM – Hold-And-Modify – ermöglicht deutlich mehr gleichzeitig sichtbare Farbabstufungen, indem ein Pixel Teile der Farbinformation des vorherigen Pixels übernimmt. Das ist kein moderner True-Color-Framebuffer, sondern ein sehr spezieller hardwaregestützter Kodiertrick. EHB – Extra Half-Brite – erzeugt aus 32 Basisfarben zusätzliche halbhelle Varianten; bei sehr frühen Denise-Revisionen ist EHB nicht immer vorhanden, weshalb die konkrete Revision relevant bleibt.

Beim PAL-System sind 320×256 und 640×256 typische nicht-interlaced Rastergrößen. Interlace verdoppelt die vertikale Zeilenzahl auf 512, führt auf klassischen 15-kHz-CRT-Monitoren aber zum bekannten Zeilenflimmern. Für reine 80-Zeichen-Textdarstellung ist Interlace nicht zwingend erforderlich; 640 horizontale Pixel reichen bereits für scharfen High-Res-Text.

[video/commodore_1084]

16. Commodore 1084: warum ein echter 15-kHz-RGB-Monitor zum A1000 so gut passt

Der im Archivaufbau dokumentierte Commodore 1084 gehört zur Monitorfamilie, die analoge RGB-Signale mit ungefähr 15,6 kHz Horizontalfrequenz direkt verarbeiten kann. Damit passt er elektrisch und bildtechnisch wesentlich besser zu klassischen Amiga-Ausgaben als ein moderner VGA-Monitor, der erst ab rund 31 kHz erwartet.

Für den A1000 ist der analoge RGB-Weg über den 23-poligen Videoanschluss die sauberste Lösung. Composite ist zwar vorhanden, aber qualitativ schlechter und bei frühen PAL-/umgebauten Revisionen teilweise uneinheitlich. Ein 1084 kann je nach Revision zusätzlich Composite und getrennte Luma/Chroma-Signale verarbeiten.

Bei der Bezeichnung „1084“ ist Genauigkeit wichtig. Commodore verkaufte mehrere 1084- und 1084S-Revisionen mit unterschiedlichen Anschlussfeldern, Chassis und Audioausstattungen. Angaben wie Punktabstand oder Stereo/Mono werden deshalb für das konkrete Archivgerät erst dann festgeschrieben, wenn das rückseitige Typenschild eindeutig fotografiert ist.

[crt_safety]

Ein 1084 ist ein CRT-Gerät mit gefährlichen Hochspannungsbereichen. Auch nach dem Ausstecken können Bauteile Energie speichern. Gehäuseöffnung und Arbeiten am Hochspannungsteil gehören nicht in eine allgemeine Hobbyanleitung und sollten nur von entsprechend qualifizierten Personen durchgeführt werden.

[audio/paula]

17. Vierkanal-Audio: Samples statt einfacher Tongeneratoren

Paula stellt vier unabhängige 8-Bit-PCM-Kanäle bereit. Je zwei Kanäle werden auf den linken und rechten Ausgang gemischt. Das war ein anderer Ansatz als bei vielen zeitgenössischen Heimcomputern, deren Soundchips vor allem Oszillatoren, Hüllkurven und Filter bereitstellten.

Beim Amiga können beliebige digitalisierte Wellenformen aus dem Speicher abgespielt werden. Dadurch sind Instrumente, Sprache, Geräusche und komplexe Klangfarben möglich, ohne dass der Soundchip eine bestimmte Syntheseform vorschreibt. Der Preis dafür ist Speicherbedarf – bei nur 256 oder 512 kB Chip RAM ein relevanter Faktor.

Die zwei Cinch-Ausgänge am A1000 liefern echtes Stereo. Wie dieses Stereo beim verwendeten 1084 wiedergegeben wird, hängt von dessen konkreter Revision und Verkabelung ab; das wird nicht pauschalisiert.

[interfaces/rear_and_side]

18. Schnittstellen: Rückseite des konkreten A1000 und klassische Fehlanschlüsse

SchnittstelleFunktion / Besonderheit
RGB · DB23Analoge RGB-Ausgabe für Amiga-kompatible 15-kHz-Monitore und geeignete Scaler.
CompositeZusätzliche Videoausgabe; Qualität und Farbausgabe können je nach Regions-/Boardrevision variieren.
Audio L/RZwei Cinch-Buchsen für die Stereo-Ausgänge.
Serial · DB25RS-232-Schnittstelle; für Modem-/DFÜ-Nutzung deutlich komfortabler als Bastellösungen am C64-User-Port.
Parallel · DB25 (male)Amiga-1000-spezifische Belegung. Besonders wichtig: Pins 14–22 liegen auf GND, Pin 23 führt +5 V, Pin 24 ist nicht belegt und Pin 25 führt /RESET. Nicht allein wegen der DB25-Form als PC- oder späterer-Amiga-parallelkompatibel behandeln.
External Floppy · DB23Anschluss für A1010 und weitere kompatible Floppy-Hardware.
KeyboardSeparate Tastatur; Anschluss an der Rückseite, Tastatur kann unter das Gehäuse geschoben werden.
Mouse/Game · 2×DE9Seitliche Ports für Maus, Joystick und kompatible Eingabegeräte.
86-Pin ExpansionSeitlicher Systembus für komplexe Erweiterungen.

A1000-Parallelport: gleiche DB25-Form, aber entscheidend andere Pins

Der parallele Anschluss des A1000 ist ein besonders gutes Beispiel dafür, warum bei historischer Hardware die Steckerform allein keine Kompatibilität garantiert. Die acht Datenleitungen liegen zwar wie bei vielen Parallelports auf den Pins 2–9, doch mehrere Steuer- und Versorgungspins unterscheiden sich deutlich vom späteren Amiga- und vom IBM-PC-Schema.

PinAmiga 1000Amiga 500 / 2000IBM-PC-kompatibler Parallelport
1/DRDY · Data Ready/STROBE/STROBE
14GND+5 V Pull-up/AUTOFDXT · AutoFeed
15GNDnicht belegt/ERROR
16GND/RESET/INIT
17GNDGND/SELECTIN
18–22GNDGNDGND
23+5 VGNDGND
24nicht belegtGNDGND
25/RESETGNDGND
[port_warning]

Der kritische A1000-Punkt ist Pin 23, nicht Pin 14: Beim Amiga 1000 liegen Pins 14–22 auf Masse und Pin 23 führt +5 V. Bei A500/A2000 und beim üblichen IBM-PC-Parallelport liegt Pin 23 dagegen auf Masse; beim A500/A2000 befindet sich die +5-V-Pull-up-Versorgung auf Pin 14, während Pin 14 beim PC als AutoFeed-Signal verwendet wird. Ein ungeeignetes, vollständig durchverdrahtetes PC- oder späteres Amiga-Kabel beziehungsweise ein falsch belegter Adapter kann deshalb beim A1000 die +5-V-Leitung von Pin 23 gegen Masse kurzschließen. Welche Bauteile ein Fehlanschluss im Einzelfall schädigt, lässt sich nicht pauschal vorhersagen – genau deshalb vor dem Anschluss Kabel und Adapter anhand eines A1000-Pinouts prüfen.

Merksatz für den A1000: 14–22 = GND · 23 = +5 V · 24 = n/c · 25 = /RESET. Diese Belegung darf nicht mit der A500/A2000-Belegung verwechselt werden.

[industrial_design/keyboard_garage]

19. Tastatur-Garage, separate Eingabegeräte und ein Gehäuse mit eigener Logik

Der A1000 unterscheidet sich äußerlich stark von A500 und späteren Tastaturcomputern. Rechner und Tastatur sind getrennte Einheiten. Die Unterseite des Hauptgeräts ist so ausgeformt, dass die Tastatur bei Nichtbenutzung unter den Rechner geschoben werden kann – die bekannte Tastatur-Garage.

Das Design ist nicht bloß optische Spielerei. Es hält die Arbeitsfläche frei und unterstreicht, dass Commodore den A1000 zunächst als höherwertigen Desktop-Rechner positionierte. Auch das frühe Amiga-Logo an der Front ist im dokumentierten Foto klar erkennbar.

Maus und Joystick werden über zwei seitliche 9-polige Anschlüsse verbunden. Die originale zweiknöpfige optomechanische Maus wirkt heute massiv, passt aber funktional zur frühen Workbench- und Intuition-Bedienung.

[industrial_design/signatures]

20. Entwicklerunterschriften unter dem Deckel: ein persönliches Detail, aber kein Ersatz für Technik

Auf der Innenseite des oberen Gehäuseteils sind die Signaturen zahlreicher Mitglieder des Amiga-Entwicklungsteams in die Form übernommen. Dazu gehört auch der bekannte Pfotenabdruck von Mitchy, dem Hund von Jay Miner.

Dieses Detail ist sympathisch, sollte aber die technische Bewertung nicht überdecken. Interessanter ist, dass ein Seriengerät überhaupt so stark die Handschrift seines Entwicklungsteams sichtbar trägt. Es passt zur frühen Amiga-Phase, in der Hard- und Software noch vergleichsweise eng aus einem überschaubaren Entwicklerkreis hervorgingen.

Für ein restauriertes Archivobjekt gehört die Innenseite deshalb mit zur Dokumentation: nicht weil die Signaturen den Rechner „wertvoller“ machen, sondern weil Gehäuse, Formwerkzeug und Entwicklungsgeschichte hier ungewöhnlich direkt miteinander verbunden sind.

[maintenance/conservative]

21. Wartung: erst dokumentieren, dann messen, erst danach eingreifen

Ein funktionsfähiger A1000 muss nicht vorsorglich in seine Einzelteile zerlegt werden. Alter Hardware hilft konservative Wartung meist mehr als Restaurierungsaktionismus. Ausgangspunkt ist immer ein dokumentierter Ist-Zustand.

  • Vorher fotografieren: Gehäuse, Typenschilder, Mainboardrevision, Chipaufdrucke, Kabel, Erweiterungen und ungewöhnliche Umbauten.
  • Stromversorgung beobachten: Instabile Versorgung kann sehr unterschiedliche Folgefehler erzeugen. Messungen im Netzteil nur mit entsprechender Fachkenntnis.
  • Steckkontakte nicht blind „nachbiegen“: Sockel und alte D-Sub-/DB23-Stecker sind mechanisch gealtert. Erst reinigen und prüfen.
  • Laufwerk konservativ warten: Köpfe, Führung, Eject-Mechanik und Schmierung prüfen; Spurjustage nur mit geeignetem Referenzmedium und Messverfahren.
  • Keine pauschale Batteriepanik: Der A1000 selbst hat nicht dieselbe berüchtigte Mainboard-Akku-Problematik wie einige spätere Amiga-Modelle. Drittanbieter-Erweiterungen können aber eigene Akkus enthalten und müssen separat geprüft werden.
  • CRT getrennt behandeln: 1084-Wartung ist Hochspannungsarbeit und gehört nicht in denselben DIY-Rahmen wie das Reinigen einer Tastatur.
[Maintenance_Order]
> 1. dokumentieren
> 2. Fehler reproduzieren
> 3. Versorgung / Kabel / Medien prüfen
> 4. Schicht eingrenzen
> 5. kleinsten reversiblen Eingriff wählen
> Ziel: funktionierendes Originalsystem, nicht maximal ausgetauschte Platine
[diagnostics/symptom_first]

22. Fehlersuche: Das sichtbare Symptom entscheidet, welche Schicht als Nächstes geprüft wird

Der A1000 eignet sich gut für schichtweise Diagnose, weil sein Bootablauf mehrere klare Zwischenzustände besitzt. Die folgende Tabelle ist keine Ersatz-Serviceanleitung, sondern eine Reihenfolge für die Eingrenzung.

SymptomWas bereits wahrscheinlich funktioniertSinnvolle nächste Prüfung
keine Power-Anzeige / völlig totnichts sicherNetzkabel, Schalter, Sicherung/PSU durch Fachkundige; keine Chiptausch-Orgie beginnen.
Kickstart-Aufforderung erscheint sauberCPU, Basisvideo, ein Teil der Chip-/RAM-LogikKickstart-Medium, internes Laufwerk, Floppy-Datenpfad, Schreib-/Lesekopf, Mechanik.
Kickstart lädt, Workbench nichtWCS-Ladevorgang und Kickstart grundsätzlichWorkbench-/Anwendungsdiskette, Dateisystem, Laufwerk, zusätzlicher RAM.
Bild instabil oder verfärbtSystem läuft eventuell weiterRGB-Kabel, Monitor-Eingang, Sync, Steckkontakte, Denise/Agnus nur nach Ausschluss externer Ursachen.
Grafikfehler abhängig von BildschirmmodusBoot und CPU meist vorhandenChip RAM, Denise-/Agnus-Revision, Timing, Versorgung; Fehlerbild fotografieren.
Audio nur auf einem Kanalgroßer Teil des SystemsCinch-Kabel, Monitor/Verstärker, Ausgangsstufe, Paula nicht als erste Vermutung.
A1010 wird nicht erkanntinternes System kann normal laufenDB23-Kabel, Stromversorgung des A1010, Drive-Select-/Daisy-Chain-Pfad, Laufwerk separat prüfen.
Fehler nur mit ErweiterungBasissystem möglicherweise intaktErweiterung entfernen, Strombedarf, Autoconfig-/Buskontakt, Revision und Pinout prüfen.

Die Regel dahinter ist dieselbe wie bei moderner Fehlersuche: Frage → Messung → Hypothese → kleiner Test → Ergebnis. Ein 40 Jahre alter Rechner profitiert besonders von dieser Disziplin, weil unnötige Eingriffe selbst neue Fehler erzeugen können.

[hardware/revisions]

23. Revisionen: PAL ist nicht automatisch PAL, 1084 ist nicht automatisch 1084

Beim A1000 existieren mehrere Mainboard- und Regionalvarianten. Frühe PAL-Geräte können auf NTSC-nahen Platinen basieren, während spätere PAL-Versionen andere Agnus-/Denise-Kombinationen und eine andere WCS-Integration besitzen. Bei manchen NTSC-Modellen sitzt der WCS auf einem Daughterboard; bei späteren PAL-Platinen ist er stärker in das Mainboard integriert.

Auch der 1084 ist eine Familie und keine einzige unveränderliche Hardware. Chassis, Eingänge, Bedienelemente, Audioausstattung und Bildröhren können variieren. Deshalb sind pauschale Aussagen wie „jeder 1084 hat exakt 0,42 mm Dot Pitch“ für eine konkrete Geräteakte unnötig riskant.

Die richtige Methode lautet: Modellname für die grobe Architektur, Typenschild und Platinenrevision für die Reparatur. Bei Ersatzteilbestellungen oder Schaltungsvergleichen zählt am Ende nicht, was vorne auf dem Gehäuse steht, sondern welche Revision tatsächlich eingebaut ist.

[comparison/a1000_a500_a2000]

24. A1000, A500 und A2000: gleiche Grundidee, unterschiedliche Rollen

Amiga 1000

Frühe Architektur, separates Keyboard, Tastatur-Garage, diskettengeladenes Kickstart im WCS. Technisch besonders transparent.

Amiga 500

Kostengünstiger Tastaturcomputer mit Kickstart-ROM und starkem Heimcomputer-/Spielefokus. Viele Grundideen des OCS werden massentauglich.

Amiga 2000

Big-Box-System mit internen Zorro-II-, Video- und ISA-Möglichkeiten; deutlich besser für Karten, Laufwerke und Bridgeboards geeignet.

Bewertung

Keiner ist „der bessere Amiga“ in jeder Hinsicht. Der A1000 ist die spannendste frühe Architekturstudie, der A500 der massenhaft verbreitete Heimcomputer, der A2000 die offenere Arbeits- und Erweiterungsplattform.

Im sslxy-Bestand ergänzt der A1000 daher den späteren A2000, statt mit ihm zu konkurrieren. Der A1000 zeigt die frühe Systemidee und das WCS-Konzept; der A2000 zeigt später den Ausbau zur modularen Plattform einschließlich PC-Bridgeboard.

[archive/timeline]

25. Stellung in der sslxy-Technikchronologie

Mit der Datierung Ende 1986 schließt der A1000 eine bisher wichtige Lücke. Die relevante Entwicklungslinie lautet damit nicht mehr „C128 → 386 → Amiga 2000“, sondern:

[timeline / selected systems]

1979

PET 2001-8

erster prägender Mikrocomputer, Reparatur und BASIC.

1983

C64

Programmierung, Spiele, Peripherie, Schnittstellen und frühe DFÜ.

1985

C128

80 Zeichen, StarTexter, GEOS und ernsthaftere Anwendungen.

Ende 1986

Amiga 1000

defekt übernommen, instandgesetzt, WCS/OCS praktisch verstanden.

ca. 1991/92

386DX

selbst zusammengestellter DOS-PC mit ISA und VGA.

Frühjahr 1992

Amiga 2000

Big-Box-Arbeitsplattform und später PC-Bridgeboard.

1995

Web

HTML mit CygnusEd, Upload mit AmiFTP, Kontrolle am PC mit Netscape.

ab 1996

PC-/Web-Ausbau

Pentium-Systeme, Netz, Hosting und die spätere sslxy-Webspur.

Die große Entwicklungslinie ist auf Von PET und BASIC zur Datenkommunikation zusammenhängend dokumentiert. Diese Seite vertieft nur die A1000-Station.

[today/useful]

26. Was der A1000 heute noch praktisch lehrt

Der A1000 ist nicht deshalb nützlich, weil moderne Rechner wieder wie 1985 gebaut werden sollten. Nützlich ist er, weil er technische Schichten sichtbar macht, die moderne Systeme gern verstecken.

  • Firmware ist Software mit Lebenszyklus: Beim A1000 wird Kickstart sichtbar geladen. Moderne Firmware ist nur besser versteckt.
  • Spezialisierte Hardware entlastet CPUs: DMA, Blitter und Audio-Engines sind kein Relikt, sondern Vorläufer heutiger Beschleuniger.
  • Gemeinsamer Speicher schafft Chancen und Konflikte: CPU und Custom Chips teilen Chip RAM – eine frühe Form systemweiter Bandbreitenplanung.
  • Schnittstellen müssen elektrisch verstanden werden: gleiche Steckverbinderform bedeutet nicht gleiche Pinbelegung.
  • Medien sind Teil des Systems: Ein Rechner ohne lesbare Bootmedien kann technisch intakt und trotzdem praktisch unbenutzbar sein.
  • Erhalt braucht Dokumentation: Fotos, Revisionen, Diskettenimages, Prüfsummen und bekannte Fehlerzustände sind ebenso wichtig wie Ersatzteile.

Genau deshalb passt der A1000 in ein Technikarchiv, das nicht nur Produkte aufzählt. Er zwingt dazu, Bootkette, Speicher, DMA, Monitorfrequenz, Datenträger und Schnittstellen als zusammenhängendes System zu betrachten.

[documentation/evidence_status]

27. Technischer Stand und Beleggrenzen

Die Seite trennt bewusst vier Ebenen: den dokumentierten Lebenslauf des konkreten Archivsystems, fotografisch sichtbare Merkmale, allgemeine technische Eigenschaften des A1000 und revisionsabhängige Details, die erst nach eindeutig lesbarer Kennzeichnung festgeschrieben werden.

Für den konkreten Rechner sind inzwischen der äußere Aufbau, die Rückseite und der Innenraum fotografisch dokumentiert. Daraus wird jedoch keine exakte Mainboard-, Chip- oder Monitorunterrevision abgeleitet, solange der entsprechende Aufdruck nicht eindeutig lesbar ist.

Individuelle Serien-, Fertigungs- und Produktionsnummern des A1000 werden auf sslxy.de bewusst nicht veröffentlicht. Die Originalfotos bleiben als private Dokumentation unverändert erhalten; öffentliche Webfassungen werden an solchen Stellen bereinigt.

Grundregel dieser Geräteakte: konkrete Belege vor Vermutung; offene Revisionsdetails bleiben offen, bis sie am Gerät eindeutig verifiziert werden können.
