Commodore Amiga 500

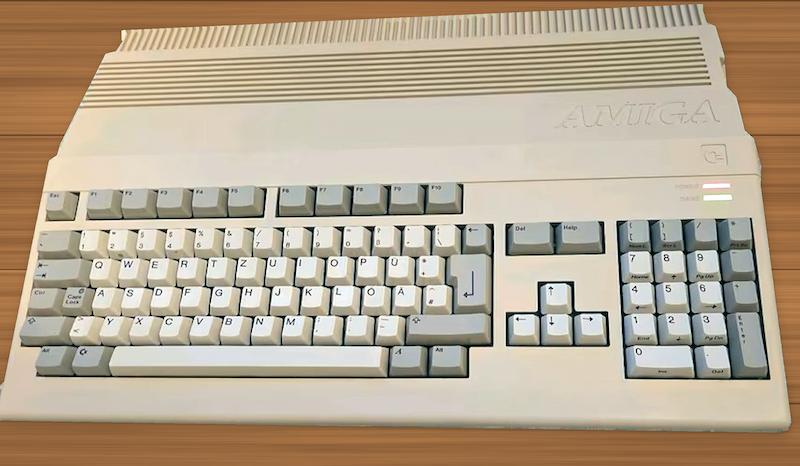

Mein Amiga 500 von 1987 – das erhaltene Gerät

Dieser Amiga 500 wurde 1987 gekauft und als Zweitsystem zum Amiga 2000 genutzt. Für die Dokumentation ist die Trennung zwischen dem allgemeinen A500-Wissen und dem konkret erhaltenen Rechner wichtig: Die folgenden Aufnahmen zeigen das eigene Gerät. Angaben zu inneren Boardrevisionen oder einzelnen Chipvarianten werden nicht aus dem Baujahr abgeleitet, sondern erst nach einer direkten Prüfung ergänzt.

Für die weitere Geräteakte wären später vor allem eine direkt abgelesene Mainboardrevision, der konkrete Agnus-Aufdruck, Kickstart-ROM und vorhandene Speichererweiterungen interessant. Dafür muss der Rechner aber nicht nur für eine schnellere Webseite geöffnet werden: Der schonende Umgang mit dem erhaltenen Gerät hat Vorrang.

1. Warum der Amiga 500 so wichtig wurde

Der A500 brachte die Amiga-Architektur aus der vergleichsweise teuren Desktop-Welt in ein Gehäuse, das eher an einen klassischen Heimcomputer erinnerte: Tastatur, Hauptplatine und Diskettenlaufwerk bilden eine Einheit; ein Monitor oder Fernseher kommt extern hinzu. Genau diese Bauform machte ihn für viele Nutzer überhaupt erst erreichbar.

Seine Bedeutung entstand aber nicht allein aus dem Preis. Der A500 vereinte mehrere Eigenschaften, die Ende der 1980er-Jahre in einem Heimcomputer ungewöhnlich stark zusammenkamen: eine 16/32-Bit-CPU, spezialisierte Grafik- und Audiochips, hardwareunterstützte Datenbewegung, ein präemptiv multitaskingfähiges Betriebssystem, hochauflösende Mausoberfläche und echte Erweiterbarkeit über Speicher-, Festplatten- und Prozessormodule.

Der A500 war damit zugleich Spielemaschine, Grafikrechner, Musiksystem, Lerncomputer und – mit ausreichend Speicher und Massenspeicher – ernstzunehmende Arbeitsplattform. Dass viele Programme direkt auf Hardwareeigenschaften statt auf saubere Betriebssystem-Schnittstellen zugriffen, machte ihn spektakulär schnell, später aber auch anfällig für Kompatibilitätsprobleme bei veränderten Kickstart-Versionen, mehr Speicher oder schnelleren Prozessoren.

2. Technisches Datenblatt – sinnvoll eingeordnet

Bei einem konkreten Gerät müssen Boardrevision, Agnus-Version, Kickstart-ROM, RAM-Umbauten und Erweiterungen separat betrachtet werden. „Amiga 500“ bezeichnet über mehrere Produktionsjahre eine Familie mit technisch relevanten Detailänderungen.

3. Die Systemarchitektur im Überblick

Der wichtigste Gedanke beim A500 ist die Arbeitsteilung. Die CPU ist nicht allein für jeden Bildpunkt, jede Soundausgabe und jede Datenbewegung zuständig. Stattdessen teilen sich 68000 und Custom Chips das System.

Das erklärt, warum MHz-Vergleiche mit zeitgenössischen PCs wenig aussagekräftig sind. Ein A500 kann grafische oder akustische Aufgaben flüssig erledigen, obwohl seine CPU-Taktrate auf dem Papier niedrig wirkt. Der Preis dafür ist, dass alle Beteiligten um Zugriffszeit auf den gemeinsamen Chip-RAM-Bus konkurrieren.

Gary und die unscheinbare Glue-Logik

Gary steht im Schatten von Agnus, Denise und Paula, ist für einen funktionierenden A500 aber unverzichtbar. Als Gate Array übernimmt er vor allem System-Adressdekodierung und Verbindungslogik zwischen Bus, Speicher und Peripheriebereichen. In der Praxis ist das wichtig, weil ein Fehler in dieser unscheinbaren Logik sehr unterschiedliche Symptome erzeugen kann: Ein Rechner kann dann scheinbar an RAM, Erweiterungsbus oder Laufwerksumfeld kranken, obwohl die Ursache tiefer in der zentralen Dekodier- und Steuerlogik liegt.

Für die Fehlersuche lohnt es sich deshalb, nicht nur die drei bekannten OCS-Chips zu betrachten. Auch Gary, die beiden 8520-CIA-Bausteine, ROM, RAM und die Takterzeugung gehören zur Gesamtarchitektur. Der Amiga ist kein Rechner mit drei magischen Spezialchips, sondern ein eng verzahntes System aus CPU, Custom Chips und klassischer Glue-Logik.

4. Motorola 68000 – mehr als nur „7 MHz“

Der Motorola 68000 besitzt intern 32-Bit-Register und eine 32-Bit-orientierte Architektur, kommuniziert im A500 aber über einen 16-Bit-Datenbus und einen praktisch 24-Bit breiten Adressraum. Im PAL-System läuft er mit ungefähr 7,09 MHz; NTSC-Geräte liegen geringfügig höher.

Entscheidend ist das Bus-Timing. Greift die CPU auf Chip RAM zu, teilt sie Zugriffsfenster mit Display-DMA, Audio, Floppy, Blitter und anderen DMA-Funktionen. Echter Fast RAM liegt außerhalb dieses Konfliktbereichs und kann deshalb Programme und Daten beschleunigen, die nicht von den Custom Chips gelesen werden müssen.

Für heutige Fehlersuche bedeutet das: Ein A500 kann formal „genug RAM“ besitzen und trotzdem deutlich langsamer reagieren, wenn der zusätzliche Speicher nur als sogenanntes Slow- oder Ranger-RAM eingebunden ist. Kapazität und Speicherart sind zwei verschiedene Fragen.

5. Agnus – Busregie, DMA, Blitter und Copper

Agnus ist das organisatorische Zentrum des klassischen Amiga-Chipsatzes. Der Chip erzeugt wesentliche System-Timings, koordiniert Speicherzugriffe und steuert die DMA-Kanäle der Custom-Hardware. Zwei Funktionen sind besonders prägend: Blitter und Copper.

Blitter

Der Blitter kann Speicherblöcke verschieben, logische Kombinationen aus mehreren Quellen bilden, Flächen füllen und Linien unterstützen. Ein Grafikprogramm muss dadurch nicht jeden Bilddatenblock Byte für Byte durch die CPU bewegen. Spiele nutzen den Blitter für BOBs, Masken, Scrollflächen und Hintergrundaufbau; Anwendungen für Fenster, Bitmaps und Zeichenoperationen.

Copper

Der Copper ist ein kleiner Spezialprozessor, der seine Befehle synchron zur Position des Elektronenstrahls abarbeiten kann. Er kann auf eine bestimmte Rasterposition warten und anschließend Chipregister verändern. Daraus entstehen Farbverläufe, gesplittete Bildschirmbereiche, unterschiedliche Auflösungen innerhalb eines Bildes oder sehr präzise Rastereffekte – mit erstaunlich wenig CPU-Last.

Wenn Grafikfehler nur unter hoher Blitterlast oder in bestimmten Bildschirmbereichen auftreten, ist deshalb nicht automatisch Denise schuld. Chip RAM, Agnus, Bus-Timing und Spannungsversorgung gehören genauso in die Diagnose.

6. Denise – Bitplanes, Farbregister und Sprites

Denise erzeugt aus den im Chip RAM liegenden Bitplanes das Videosignal. Die klassische Amiga-Grafik ist planar organisiert: Die Bits eines Pixels liegen nicht als zusammenhängender Farbwert in einem Byte, sondern verteilt über mehrere Bitplanes. Jede zusätzliche Ebene verdoppelt die Zahl der direkt darstellbaren Farbindizes.

Diese Organisation passt hervorragend zur DMA-Architektur und zu logischen Blitteroperationen. Sie ist zugleich der Grund, warum ein moderner, linearer Framebuffer gedanklich nicht eins zu eins auf OCS-Grafik übertragbar ist.

Zusätzlich verfügt der Amiga über Hardware-Sprites. Sie können unabhängig von den normalen Bitplanes bewegt werden und eignen sich für Mauszeiger, Spielfiguren oder Statusobjekte. Durch geschickte Registeränderungen und Wiederverwendung pro Rasterbereich lässt sich deutlich mehr darstellen, als eine reine Datenblattzahl vermuten lässt.

7. Paula – Audio, Diskettenlogik und Interrupts

Paula wird häufig auf den bekannten Vierkanal-Sound reduziert. Tatsächlich ist der Chip breiter zuständig: Er steuert Audio-DMA, Teile des Disketten-Datenpfads, Interruptlogik und serielle Funktionen.

Die vier 8-Bit-PCM-Kanäle sind fest auf Stereo verteilt: zwei Kanäle erscheinen links, zwei rechts. Jeder Kanal besitzt eigenen DMA-Zugriff, Abspielperiode und Lautstärke. Samples können daher abgespielt werden, während die CPU parallel andere Aufgaben erledigt.

Das interne Floppy-System profitiert ebenfalls von der spezialisierten Architektur. Der Amiga ist nicht auf den starren PC-Controllerpfad beschränkt, sondern kann Rohdatenströme und unterschiedliche Kodierungen flexibler behandeln. Genau das nutzten Spiele und Kopierschutzsysteme intensiv aus.

8. Chip RAM, Slow RAM und Fast RAM – die wichtigste Speicherfrage

Chip RAM ist Speicher, auf den sowohl die 68000-CPU als auch die Custom Chips zugreifen können. Bildschirmdaten, Audiosamples, Copperlisten und viele DMA-Puffer müssen dort liegen. Der A500 wurde typischerweise mit 512 kB Chip RAM ausgeliefert.

Fast RAM steht der CPU zur Verfügung, nicht aber den klassischen Custom Chips. Weil Display- und Audio-DMA dort keine Buszyklen beanspruchen, kann der Prozessor schneller darauf zugreifen. Programme, Stacks, Bibliotheken und allgemeine Daten profitieren davon.

Die bekannte 512-kB-Erweiterung im Trapdoor-Slot ist bei vielen A500-Konfigurationen weder vollwertiges Chip RAM noch echter schneller Fast-RAM. Sie wird oft im Bereich ab $C00000 eingebunden und teilt sich Eigenschaften mit dem Chip-Bus; historisch hat sich dafür die Bezeichnung Slow RAM oder Ranger RAM eingebürgert.

9. Trapdoor-Erweiterung und Commodore A501

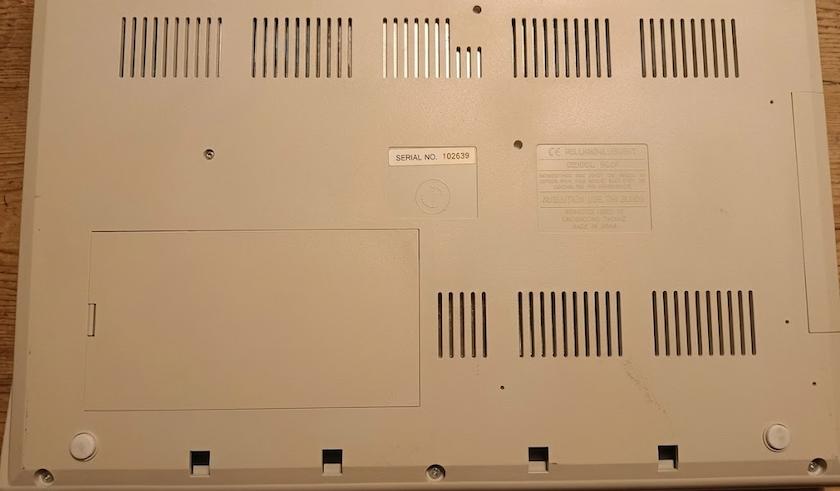

Unter dem A500 sitzt eine Klappe mit Erweiterungssteckplatz. Der häufigste Ausbau war eine zusätzliche 512-kB-Speicherkarte – bei Commodore insbesondere die A501 oder kompatible Lösungen. Viele dieser Erweiterungen enthalten zusätzlich eine batteriegepufferte Echtzeituhr.

Bei Standardkonfigurationen wird der Zusatzspeicher nicht automatisch zu 1 MB Chip RAM. Spätere Mainboards mit geeignetem Fat Agnus können durch passende Jumper-/Boardkonfigurationen einen Teil des Trapdoor-Speichers als Chip RAM nutzen. Solche Umbauten sind revisionsabhängig; pauschale Lötanleitungen sind deshalb riskant.

Vor jeder Änderung müssen Boardrevision, Agnus-Typ und bestehende Jumperstellung dokumentiert werden. Ein Foto der Platine ist oft wertvoller als eine Erinnerung daran, „wie es vorher ungefähr war“.

10. Kickstart 1.2 und 1.3 – Firmware im ROM

Anders als der Amiga 1000 besitzt der A500 Kickstart im ROM. Nach dem Einschalten führt die CPU daher direkt die Firmware aus; ist kein bootfähiges Laufwerk verfügbar, erscheint die bekannte Aufforderung zum Einlegen einer Diskette.

Frühe A500 wurden häufig mit Kickstart 1.2 ausgeliefert, spätere sehr oft mit 1.3. Kickstart 1.3 ist besonders wichtig für zahlreiche zeitgenössische Festplattencontroller, weil deren Autoboot-ROMs typischerweise ab dieser Version sauber in die Bootkette eingebunden werden.

Ein ROM-Wechsel ist möglich, aber nicht automatisch eine Verbesserung. Manche Spiele und Demos erwarten ganz bestimmte 1.x-Verhaltensweisen. Für einen historischen A500 kann deshalb ein originaler 1.3-Zustand praktischer sein als ein möglichst neues ROM.

11. Workbench, CLI und präemptives Multitasking

Die Workbench ist die grafische Oberfläche, aber nicht das gesamte Betriebssystem. Unter ihr arbeiten Exec, AmigaDOS, Geräte- und Dateisystemtreiber, Libraries und Handler. Viele Programme können parallel laufen, weil Exec präemptives Multitasking bereitstellt.

Auf einem reinen Diskettensystem ist dieses Multitasking allerdings stark von Speicher und Laufwerkswechseln begrenzt. Mit nur 512 kB muss Software äußerst sparsam sein. Eine 512-kB-Erweiterung verändert deshalb den Alltag stärker, als die Zahl allein vermuten lässt: Workbench, Shell und Anwendungen können gleichzeitig deutlich entspannter arbeiten.

Die CLI beziehungsweise Shell macht sichtbar, dass der Amiga nicht nur ein grafischer Spielecomputer ist. Geräte wie DF0:, DF1:, RAM: oder später Festplattenpartitionen werden über ein einheitliches Namens- und Handlerkonzept angesprochen.

12. Das interne 880-KiB-Diskettenlaufwerk

Das interne Laufwerk arbeitet mit 3,5-Zoll-DD-Disketten. Im üblichen AmigaDOS-Format werden 80 Spuren pro Seite, zwei Seiten und 11 Sektoren zu jeweils 512 Byte verwendet. Daraus ergeben sich 901.120 Byte beziehungsweise 880 KiB Nutzkapazität.

Die Laufwerksmechanik selbst ähnelt zeitgenössischen PC-DD-Laufwerken, die Signalisierung und die Einbindung in den Amiga unterscheiden sich jedoch. Deshalb ist nicht jedes PC-Laufwerk ohne Anpassung als Ersatz geeignet. Besonders Ready- und Disk-Change-Signale sowie Pinbelegungen können abweichen.

Das Amiga-System kann insgesamt bis zu vier Diskettenlaufwerke adressieren: das interne DF0: und bis zu drei externe Laufwerke über die Daisy-Chain-Logik. In der Praxis waren ein oder zwei zusätzliche Laufwerke bei produktiver Nutzung sehr angenehm.

13. Warum Amiga-Disketten technisch anders wirken

Der Amiga speichert Standard-AmigaDOS-Disketten zwar ebenfalls mit MFM-Kodierung, verarbeitet die Rohdaten aber anders als der typische PC-Floppycontroller. Die Custom-Hardware liefert dem Betriebssystem einen flexibleren Rohdatenpfad. Dadurch können Software und Kopierschutzsysteme ungewöhnliche Sektorstrukturen, Synchronmuster oder Tracklayouts verwenden.

Das erklärt zwei historische Erfahrungen: Erstens lassen sich Amiga-Disketten nicht einfach mit jedem klassischen PC-Floppycontroller sektorweise lesen. Zweitens reicht ein normales ADF-Abbild nicht für jede kopiergeschützte Originaldiskette aus, weil ADF primär logische Standardsektoren repräsentiert.

Für Erhaltung problematischer Originale sind deshalb heute fluxbasierte Abbildungen oder spezialisierte Rohformat-Images sinnvoll. Für normale Workbench-, Daten- und nicht geschützte Programmdisketten bleibt ADF dagegen ein sehr praktisches Archivformat.

14. Grafikmodi, 4096er-Palette, EHB und HAM

OCS stellt eine Farbpalette von 4096 möglichen 12-Bit-RGB-Farben bereit. In einem normalen Low-Resolution-Screen werden typischerweise bis zu 32 Farben gleichzeitig über fünf Bitplanes adressiert. Höhere horizontale Auflösungen reduzieren die direkt nutzbare Zahl der Bitplanes.

Extra Half-Brite (EHB) erweitert ein 32-Farben-Set um 32 halbhelle Varianten. Hold-And-Modify (HAM) verfolgt einen anderen Ansatz: Pixel können entweder eine Basisfarbe wählen oder nur einen der RGB-Anteile des vorherigen Pixels verändern. So werden sehr viele unterschiedliche Farben in einem Bild möglich, allerdings mit typischen Abhängigkeiten und Farbsäumen bei ungeeigneten Motiven.

Interlace kann die vertikale Auflösung steigern, flimmert auf klassischen 15-kHz-CRT-Monitoren jedoch sichtbar. Für statische Arbeitsoberflächen war das oft akzeptabel; für Spiele und lange Texte bevorzugten viele Nutzer nicht-interlaced Modi.

15. Vierkanal-PCM – warum Amiga-Sound so charakteristisch ist

Paula besitzt vier unabhängige 8-Bit-Samplekanäle. Zwei werden auf den linken, zwei auf den rechten Stereoausgang gemischt. Die Wiedergabe kann per DMA aus dem Chip RAM erfolgen; die CPU muss daher nicht jedes Samplebyte zeitgenau an einen Soundchip liefern.

Tracker-Programme machten daraus eine ganze Produktionsweise. Samples wurden in kurzen Instrumentdaten gespeichert, Noten- und Effektinformationen in Patterns organisiert. Durch schnelle Lautstärke-, Tonhöhen- und Samplewechsel konnten vier physische Kanäle deutlich komplexer wirken.

Bei der Fehlersuche sollte ein fehlender Kanal zuerst außerhalb des Computers ausgeschlossen werden: Cinchkabel tauschen, linken und rechten Eingang am Verstärker kreuzen und bekannte Testsoftware verwenden. Erst danach lohnt sich die Suche auf der A500-Platine.

16. Maus, Joystick und Tastatur

Die beiden 9-poligen Controllerports sind ein zentrales Merkmal des A500. Port 1 wird typischerweise für die Maus, Port 2 für Joystick oder Gamepad verwendet. Elektrisch ähneln sie dem verbreiteten Atari-Schema, enthalten beim Amiga aber zusätzliche Maus-/Paddle-Funktionen.

Die Amiga-Maus arbeitet mit Quadraturimpulsen. Bei alten mechanischen Mäusen sind verschmutzte Rollen, verhärtete Gummiflächen und verschmutzte Encoder häufigere Ursachen für Sprünge als ein Defekt auf dem Mainboard.

Die Tastatur ist in das Gehäuse integriert und besitzt eine eigene Elektronik. Einzelne ausgefallene Tasten deuten eher auf Membran, Kontakte oder Mechanik; ein vollständig fehlendes Tastatursignal kann dagegen Versorgung, Stecker oder Tastaturcontroller betreffen.

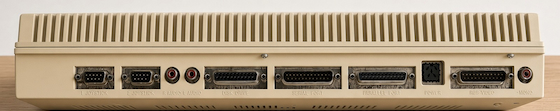

17. Anschlüsse – was hinten und seitlich wirklich anliegt

18. Seitlicher Erweiterungsbus – warum der A500 viel offener ist als er aussieht

Links am Gehäuse befindet sich hinter einer Abdeckung ein 86-poliger Erweiterungsanschluss. Er führt wesentliche CPU- und Systembussignale nach außen. Deshalb konnten Hersteller komplette Festplattencontroller, SCSI-Subsysteme, Fast-RAM-Erweiterungen und Turbokarten als seitliche „Sidecars“ bauen.

Der Anschluss steht konzeptionell in enger Beziehung zum Zorro-II-/AutoConfig-Umfeld der großen Amigas, ist mechanisch aber kein normaler A2000-Zorro-Slot. Gute Erweiterungen melden sich über AutoConfig beim Betriebssystem und erhalten automatisch einen freien Adressbereich.

Elektrisch ist dieser Port leistungsfähig, mechanisch aber ein Alterungspunkt: schwere Sidecars belasten Kontakte und Platine. Bei instabilen Erweiterungen gehören Reinigung, Sitz, Gehäuseausrichtung und Netzteilbelastung deshalb vor Softwareexperimenten geprüft.

Freezer-Module: der Seitenbus als Diagnose- und Experimentierwerkzeug

Zu den ungewöhnlichsten Erweiterungen gehörten Freezer-Module wie Action Replay oder verwandte Lösungen. Sie wurden am seitlichen Erweiterungsport angeschlossen und konnten ein laufendes Programm anhalten, Register und Speicher anzeigen oder verändern, Daten suchen und Speicherinhalte sichern. Je nach Generation kamen Disassembler, Trainer-Funktionen, Grafik- und Sample-Ripper, Diskettenmonitore und weitere Werkzeuge hinzu.

Damit waren solche Module mehr als reine Cheat-Hardware. Für technisch interessierte Nutzer boten sie einen direkten Blick in den laufenden Rechner und machten Speicher, Register und Programmlogik greifbar. Gleichzeitig waren sie stark hardware- und softwareabhängig: Festplatten, Turbokarten und spätere Kickstart-Versionen konnten je nach Freezer-Generation die Kompatibilität einschränken. Deshalb sollte heute immer die konkrete Modulversion zusammen mit Kickstart, RAM-Ausbau und übrigen Erweiterungen dokumentiert werden.

19. Festplatten – vom A590 bis zu SCSI- und IDE-Lösungen

Der A500 besitzt ab Werk weder Festplatte noch internen Festplattencontroller. Massenspeicher wird über Erweiterungen ergänzt. Commodores bekannteste Lösung ist der A590, ein seitliches Gehäuse mit DMA-Controller, SCSI-Anschluss, internem 8-Bit-XT-IDE-Anschluss und optionalem Fast RAM.

Der A590 kann SCSI- und XT-IDE-Geräte ansprechen und bietet bis zu 2 MB zusätzlichen Speicher. Sein Autoboot-ROM setzt für den normalen Autoboot typischerweise Kickstart 1.3 voraus. Andere Hersteller boten SCSI-, IDE- und kombinierte Lösungen mit teils deutlich mehr RAM an.

Für heutige Restaurierung ist wichtig, dass „IDE“ nicht automatisch modernes 16-Bit-PATA bedeutet. Der A590-interne XT-IDE-Pfad ist ein älteres 8-Bit-Verfahren. Moderne CompactFlash- oder IDE-Ersatzlösungen müssen zum konkreten Controller passen und sollten nicht allein nach Steckverbinderform ausgewählt werden.

20. Turbokarten und echter Fast RAM

Der A500 lässt sich weit über seine Serienleistung hinaus ausbauen. Zeitgenössische und moderne Erweiterungen ersetzen oder ergänzen den 68000, stellen schnelleren Speicher bereit oder kombinieren Prozessor, Massenspeicher und ROM-Funktionen.

Ein schneller Prozessor bringt den größten Nutzen, wenn gleichzeitig echter Fast RAM vorhanden ist. Muss eine beschleunigte CPU weiterhin ständig auf konkurriertes Chip RAM zugreifen, bleibt ein Teil der theoretischen Mehrleistung ungenutzt.

Für historische Kompatibilität ist Abschaltbarkeit wertvoll. Einige alte Spiele und Demos hängen von CPU-Timing, Speicherlage oder Kickstart-Verhalten ab. Eine Erweiterung, die sich auf den ursprünglichen Zustand zurückschalten lässt, ist für einen vielseitig genutzten A500 oft praktischer als maximale Dauerleistung.

21. Boardrevisionen – der Modellname allein reicht nicht

Beim A500 existieren mehrere Hauptplatinenrevisionen. Frühere Platinen sind häufig mit dem 8371 bestückt, der beim klassischen A500 nur 512 kB Chip RAM adressiert. Spätere Platinen findet man häufig mit dem 8372A, der bis zu 1 MB Chip RAM unterstützt. Die Boardrevision allein ist aber kein sicherer Beweis für den eingebauten Agnus: Gerade bei Rev. 6A sind unterschiedliche Bestückungen und spätere Umbauten dokumentiert. Deshalb sollte der Aufdruck auf dem tatsächlich eingebauten Chip geprüft werden.

Ein Umbau auf 1 MB Chip RAM besteht nicht einfach darin, eine 512-kB-Trapdoor-Karte einzustecken. Je nach Board und Agnus müssen Jumper beziehungsweise Lötbrücken geändert werden; bei einer Platine mit 8371 ist zusätzlich ein geeigneter 8372A nötig. Eine falsch verallgemeinerte „Rev. 6A = automatisch 1 MB Chip RAM“-Regel führt deshalb schnell zu Fehldiagnosen. Erst Boardrevision + Agnus-Aufdruck + Jumperzustand + Speichererweiterung ergeben ein verlässliches Bild.

Sehr späte Rev.-8-Platinen stehen technisch nahe beim A500 Plus und können ECS-Komponenten enthalten. Deshalb darf aus dem Gehäuseaufdruck nicht automatisch auf OCS-Unterrevision, Agnus-Typ oder Kickstart geschlossen werden.

Für eine saubere Geräteakte gehören mindestens folgende Fotos dazu: Gesamtplatine, Revisionsaufdruck, Agnus-Aufdruck, Denise-Aufdruck, Kickstart-ROM, RAM-Bereich, Trapdoor-Erweiterung und Typenschild des Netzteils.

22. A500 und A500 Plus nicht verwechseln

Der A500 Plus sieht äußerlich sehr ähnlich aus, ist intern aber eine andere Ausbaustufe. Typisch sind 1 MB Chip RAM, ECS-Komponenten, Kickstart 2.04 und eine batteriegepufferte Echtzeituhr auf dem Mainboard.

Gerade die Batterie ist heute ein entscheidender Unterschied: Beim normalen A500 sitzt ab Werk keine solche Echtzeituhr-Batterie auf dem Mainboard. Beim A500 Plus kann eine ausgelaufene Batterie dagegen erhebliche Leiterbahn- und Sockelschäden verursachen.

Auch Softwarekompatibilität unterscheidet sich. Programme, die unsauber auf Kickstart 1.x oder bestimmte OCS-Eigenschaften zugreifen, können auf einem A500 Plus Probleme verursachen, obwohl beide Rechner im gleichen Gehäuseformat auftreten.

23. Warum manche Spiele auf „zu guten“ A500 schlechter laufen

Viele Spiele, Demos und Kopierschutzroutinen nutzen Hardware direkt und umgehen Betriebssystem-Schnittstellen. Dadurch erreichen sie beeindruckende Effekte, bauen aber Annahmen über Timing, Speicherlayout, Kickstart-Version oder Laufwerksverhalten ein.

Probleme können daher auftreten, wenn ein A500 mehr Chip RAM, ein anderes Kickstart-ROM, eine Turbokarte oder eine Festplatte erhält. Das bedeutet nicht, dass die Erweiterung fehlerhaft ist. Häufig ist die Software schlicht weniger tolerant als vorgesehen.

Für maximale historische Kompatibilität ist eine schaltbare Basiskonfiguration nützlich: 68000-Takt, Kickstart 1.3, 512 kB Chip plus klassische 512-kB-Erweiterung und ein echtes beziehungsweise korrekt emuliertes DF0:-Laufwerk.

24. 15-kHz-RGB – beste Bildqualität, aber kein heutiges Standardsignal

Der A500 erzeugt klassische Amiga-Videozeilenfrequenzen um 15 kHz. Ein Commodore 1084 und ähnliche Multisync-/RGB-Monitore wurden genau dafür gebaut. Moderne PC-Monitore erwarten dagegen meist deutlich höhere Zeilenfrequenzen und zeigen das Signal ohne Wandler nicht an.

Für beste Originalqualität ist analoges RGB vom DB23-Anschluss ideal. An modernen Displays wird typischerweise ein geeigneter Scandoubler, Flicker-Fixer oder latenzarmer Retro-Upscaler eingesetzt. Ein einfacher passiver Steckeradapter reicht nur, wenn das Zielgerät 15-kHz-RGB tatsächlich akzeptiert.

Das eingebaute Composite-Signal klassischer A500 ist in der Regel monochrom. Für Farbausgabe an damaligen Fernsehern wurde häufig ein externer Modulator wie der A520 eingesetzt.

25. Alte Disketten erhalten – zuerst lesen, nicht zuerst benutzen

Magnetdisketten altern chemisch und mechanisch. Bindemittel, Oberfläche, Hülle und Laufwerk selbst können Probleme verursachen. Eine seltene Originaldiskette sollte deshalb nicht unnötig oft gebootet werden, nur um „mal zu sehen, ob sie noch geht“.

Bei wertvollen Medien ist eine frühe digitale Sicherung sinnvoll. Für normale AmigaDOS-Disketten genügt häufig ein sektororientiertes Image. Kopierschutz, Sondertracks oder beschädigte Medien verlangen dagegen Roh- oder Flux-Erfassung.

Nach erfolgreicher Sicherung bleibt das Original trotzdem wichtig: Ein Image bildet den logischen Dateninhalt ab, aber nicht zwangsläufig alle physikalischen Eigenschaften des Datenträgers. Originalmedium und digitale Kopie erfüllen unterschiedliche Erhaltungsaufgaben.

26. Moderne Hilfsmittel nutzen, ohne den A500 in einen anderen Rechner zu verwandeln

Floppy-Emulatoren, SD-/CF-Massenspeicher, moderne Sidecar-Erweiterungen und RGB-Upscaler können einen A500 heute deutlich einfacher nutzbar machen. Entscheidend ist eine reversible Installation.

Ein gutes Konzept trennt drei Ebenen: Originalsubstanz erhalten, alltagstaugliche Nutzung ermöglichen und digitale Sicherungen erzeugen. Ein originales Diskettenlaufwerk kann beispielsweise ausgebaut und geschützt aufbewahrt werden, während ein Emulator für tägliche Softwaretests dient – solange der Umbau ohne Zerstörung zurückgebaut werden kann.

Bei ROM- und Massenspeicherlösungen gilt zusätzlich: Lizenzstatus von Kickstart-/Workbench-Abbildern beachten und eigene Originalmedien beziehungsweise rechtmäßig erworbene Images bevorzugen.

27. Wartung – wenig Eingriff, viel Dokumentation

Ein funktionierender A500 muss nicht prophylaktisch vollständig zerlegt werden. Jede Demontage birgt das Risiko abgerissener Kabel, verbogener Pins, statischer Entladung oder neuer Kontaktprobleme. Sinnvoll ist eine gestufte Wartung.

Staub lässt sich mit weichem Pinsel und kontrollierter Absaugung entfernen. Druckluft kann Schmutz tiefer in Schalter oder Laufwerke drücken und sollte nicht unkontrolliert eingesetzt werden. Kontakte nur mit geeigneten Mitteln und sparsam behandeln.

28. Netzteil – erste Prüfstelle vor einem alten Rechner

Der A500 nutzt ein externes Netzteil. Das ist für den Rechner selbst angenehm, weil Netzspannungsbereiche nicht im Tastaturgehäuse liegen. Gleichzeitig altert das Netzteil separat und sollte vor einem lange gelagerten System geprüft werden.

Relevant sind stabile Ausgangsspannungen unter Last, sauberer Stecker, unbeschädigtes Kabel und fehlende Überhitzungs- oder Geruchsspuren. Ein Leerlauf-Messwert allein garantiert noch keine stabile Versorgung im Betrieb.

Schwere und leichte Originalnetzteile

Beim A500 begegnet man sowohl schweren, klassisch aufgebauten Netzteilen als auch deutlich leichteren getakteten Varianten. Das Gewicht ist ein nützlicher erster Hinweis auf die Bauart, aber kein zuverlässiger Ersatz für das Typenschild: Commodore verwendete mehrere Revisionen und Leistungsstufen. Besonders auf der +5-V-Schiene existieren Originalvarianten mit unterschiedlichen Stromangaben.

Für die Praxis ist deshalb wichtiger, das konkrete Netzteil zu identifizieren und zu messen, statt pauschal „schwer = gut“ oder „leicht = schlecht“ anzunehmen. Dokumentierte Originalvarianten liefern auf der +5-V-Schiene je nach Ausführung beispielsweise 2,5 A oder 4,5 A; +12 V liegen typischerweise bei 1,0 A und -12 V bei 0,1 A. Maßgeblich bleibt immer das Typenschild des tatsächlich vorhandenen Netzteils. Ein altes lineares Netzteil kann ebenso Fehler entwickeln wie ein Schaltnetzteil; bei getakteten Varianten kommen gealterte Elektrolytkondensatoren und Startprobleme hinzu. Entscheidend sind stabile +5 V, +12 V und -12 V unter realer Last, geringe Welligkeit, ein intaktes Kabel und ein Stecker ohne Übergangswiderstände.

Die +5-V-Schiene trägt den größten Teil der Rechnerlast. Erweiterungen am Seitenbus, zusätzliche Laufwerke und Beschleuniger können die Reserve eines schwächeren Originalnetzteils deutlich verringern. Wer einen stark ausgebauten A500 betreibt, sollte deshalb nicht nur prüfen, ob die Nennspannungen vorhanden sind, sondern ob sie auch unter Last stabil bleiben.

29. Batterieprobleme – beim normalen A500 meist in der Erweiterung

Der klassische A500 besitzt auf dem Mainboard normalerweise keine batteriegepufferte Echtzeituhr. Viele 512-kB-Trapdoor-Erweiterungen – darunter die Commodore A501 – besitzen jedoch eine Uhr mit wiederaufladbarer Batterie.

Diese alten Akkus können auslaufen. Alkalische Rückstände wandern entlang von Leiterbahnen und Bauteilanschlüssen und verursachen Korrosion weit über den sichtbaren Fleck hinaus. Deshalb sollte eine alte Speichererweiterung früh kontrolliert werden, selbst wenn der Rechner scheinbar funktioniert.

Die Lösung ist nicht, die ausgelaufene Batterie nur abzuwischen. Betroffene Bereiche müssen fachgerecht gereinigt, neutralisiert, nach Korrosion untersucht und gegebenenfalls Leiterbahnen repariert werden. Anschließend kann eine passende moderne Lösung für die Uhr gewählt werden – oder die Uhr bleibt bewusst ohne Batterie.

30. Erststart nach langer Lagerung – eine sichere Reihenfolge

1. Nicht sofort einschalten. Gehäuse, Lüftung, Kabel, Stecker und Erweiterungen ansehen.
2. Trapdoor öffnen. Speicherkarte und insbesondere Batterie auf Leckage prüfen.
3. Netzteil kontrollieren. Ausgang und Kabelzustand prüfen; bei Unsicherheit ersetzen beziehungsweise fachkundig testen lassen.
4. Seitliche Erweiterungen abnehmen. Erst das Basissystem diagnostizieren.
5. Monitorweg vorbereiten. Sicherstellen, dass Adapter/Display 15-kHz-RGB korrekt verarbeiten.
6. Ohne wertvolle Diskette starten. Zuerst beobachten, ob der Kickstart-Bildschirm stabil erscheint.
7. Bekannte Testdiskette verwenden. Keine seltene Originaldiskette als erstes Diagnosemedium einsetzen.
8. Funktionen einzeln prüfen. RAM, Tastatur, Maus, Joystickports, Audio, Floppy und erst danach Erweiterungen.

Diese Reihenfolge verhindert, dass mehrere Fehler gleichzeitig in die Diagnose eingebracht werden. Besonders ein defektes Sidecar oder eine ausgelaufene RAM-Erweiterung kann ein eigentlich intaktes Basissystem völlig tot erscheinen lassen.

31. Fehlerbilder systematisch eingrenzen

Die wichtigste Regel lautet: Ein Fehlerbild verändert immer nur eine Hypothese nach der anderen. Wer gleichzeitig ROM, RAM, Laufwerk und Netzteil tauscht, weiß bei Erfolg nicht, was tatsächlich defekt war.

32. Floppy-Probleme – häufig mechanisch, nicht elektronisch

Alte Laufwerke leiden unter Staub, verharztem Fett, gealterten Riemen bei bestimmten Mechaniken, verschmutzten Köpfen, schwergängigen Schlitten und verschlissenen Schaltern. Nicht jedes Laufwerk besitzt dieselbe Mechanik; daher keine pauschalen Ersatzteilannahmen.

Wenn eine Diskette nur auf einem Laufwerk lesbar ist, kann das sowohl auf die Diskette als auch auf eine verstellte Spurposition hinweisen. Eine unüberlegte Kopfjustage verschlimmert solche Fälle schnell. Vor jeder Justage muss mit mehreren bekannten Medien und möglichst einem Referenzlaufwerk geprüft werden.

Eine feststeckende Diskette niemals mit Gewalt herausziehen. Zuerst Strom aus, Mechanik verstehen und dann kontrolliert lösen. Beschädigte Medien können sonst zusätzlich die Köpfe verschmutzen.

33. Wenn der A500 nur mit Erweiterung instabil wird

Seitliche Erweiterungen und Trapdoor-Karten erhöhen Last, Kontaktzahl und Komplexität. Typische Ursachen sind oxidierte Kontakte, mechanische Spannung, schwache Netzteile, falsche Jumper, überlappende Adressbereiche oder defekte RAM-Bausteine.

Diagnose immer vom Basissystem aus: Erweiterung entfernen, Stabilität bestätigen, dann genau eine Erweiterung hinzufügen. Bei Sidecars zusätzlich prüfen, ob ein eigenes Netzteil vorgesehen ist und in welcher Einschaltreihenfolge Herstellerhardware betrieben werden sollte.

Bei Speicherproblemen ist ein reiner Gesamt-RAM-Wert unzureichend. Testprogramme sollten erkennen lassen, welcher Speicherbereich fehlerhaft ist und ob der Fehler nur unter DMA-/Blitterlast auftritt.

34. Software, Disketten und Konfigurationen archivieren

Ein erhaltener A500 besteht nicht nur aus Hardware. Ebenso wichtig sind Kickstart-Version, Workbench-Disketten, Treiber für Festplattencontroller, Installationsdisketten von Erweiterungen, eigene Daten und die Information, welche Hardware womit funktioniert hat.

Für jedes wichtige Medium sind Image, Prüfsumme, lesbarer Name, Datum der Sicherung und Herkunft nützlich. Bei Festplatten sollten zusätzlich Partitionsschema, Dateisystem, Controller und verwendeter Device-Treiber dokumentiert werden. Ein Rohimage ohne Kontext ist Jahre später deutlich weniger wert.

Originaldisketten nach erfolgreicher Sicherung trocken, dunkel und magnetisch unauffällig lagern. Images redundant speichern und regelmäßig durch Prüfsummen kontrollieren. Emulation ist dabei kein Ersatz für die Hardware, aber eine ausgezeichnete zweite Zugriffsebene.

35. Was der Amiga 500 heute noch praktisch lehrt

• Parallelität schlägt reine Taktrate: spezialisierte Einheiten können eine relativ langsame CPU massiv entlasten.
• Gemeinsamer Speicher hat Konsequenzen: Shared Memory spart Kopien, erzeugt aber Bandbreitenkonflikte.
• Kompatibilität ist eine Systemeigenschaft: CPU, Firmware, Speicherart, Laufwerk und Timing gehören zusammen.
• Offene Busse verlängern Lebenszyklen: Der Seitenport machte den A500 über Jahre aufrüstbar.
• Datenträger sind keine Nebensache: Ohne lesbare Software und Treiber verliert funktionierende Hardware einen Teil ihres Wertes.
• Diagnose beginnt mit Beobachtung: kleine kontrollierte Tests sind bei alter Hardware sicherer als Teiletausch auf Verdacht.

Gerade deshalb eignet sich der A500 heute hervorragend zum Verständnis klassischer Rechnerarchitektur. CPU, Bus, DMA, Grafik, Audio, Datenträger und Betriebssystem sind komplex genug, um moderne Grundprinzipien zu zeigen, aber noch transparent genug, dass man den Datenweg tatsächlich nachvollziehen kann.

36. Bootprozess Schritt für Schritt – was nach dem Einschalten passiert

Beim A500 beginnt der Start nicht mit einer Festplatte, sondern mit dem Kickstart-ROM. Die 68000-CPU liest nach Reset ihre Startvektoren, Kickstart initialisiert die elementare Hardware, prüft verfügbare Speicherbereiche und bindet erkannte Erweiterungen ein. Danach wird nach einem bootfähigen Medium gesucht.

Im klassischen Diskettenbetrieb wird DF0: entscheidend. Eine bootfähige Diskette enthält einen Bootblock, der den weiteren Start anstößt. Bei Festplattenlösungen mit AutoBoot-ROM kann sich ein Controller schon während der frühen Systeminitialisierung anmelden und eine bootfähige Partition bereitstellen. Genau deshalb spielt die Kickstart-Version für manche Controller eine so große Rolle.

Für die Diagnose ist die Bootphase wertvoll, weil jeder sichtbare Fortschritt bestimmte Baugruppen bereits teilweise bestätigt. Ein stabiler Kickstart-Bildschirm bedeutet beispielsweise, dass CPU, ROM, ein wesentlicher Teil des Chip-RAM-Pfads und die grundlegende Videoausgabe funktionieren. Er beweist aber noch nicht, dass zusätzlicher RAM, Audio oder das Laufwerk fehlerfrei sind.

37. AutoConfig – Erweiterungen ohne klassische DIP-Schalter-Orgie

Eine der fortschrittlichen Eigenschaften des Amiga-Erweiterungssystems ist AutoConfig. Erweiterungshardware kann dem Betriebssystem mitteilen, welchen Adressraum und welche Ressourcen sie benötigt. Das System weist anschließend passende Bereiche zu. Damit entfällt ein Teil der bei damaligen PCs üblichen manuellen Konfiguration von Basisadressen und ähnlichen Parametern.

Beim A500 kommt dieses Prinzip besonders am seitlichen Erweiterungsport zum Tragen. Speicher- und Festplattencontroller können sich in die Systemkonfiguration einfügen, obwohl der Rechner kein internes Kartenchassis besitzt. Gute Diagnoseprogramme zeigen deshalb nicht nur die Gesamtmenge des Speichers, sondern auch AutoConfig-Boards und deren Adressbereiche.

AutoConfig löst allerdings keine elektrischen oder mechanischen Probleme. Ein oxidierter Seitenport, eine instabile Versorgung oder eine defekte Karte kann die Erkennung trotzdem verhindern. Wenn eine Erweiterung plötzlich verschwindet, ist ein Softwareproblem daher nur eine von mehreren Möglichkeiten.

38. Arbeiten mit dem A500 – Text, Grafik, Musik, Kommunikation und Programmierung

Der A500 wird rückblickend stark mit Spielen verbunden, war aber keineswegs darauf beschränkt. Mit Speichererweiterung, zweitem Laufwerk oder Festplatte konnte er als ernsthafte Arbeitsumgebung dienen. Textverarbeitung, Datenbanken, Zeichenprogramme, Raytracing, Desktop-Publishing, Musiksequencer und Programmiersprachen gehörten zum realen Softwareangebot.

Grafikprogramme profitierten direkt von HAM, EHB, Blitter und Maussteuerung. Musiksoftware nutzte Paula entweder direkt für Samples oder den Amiga als MIDI-Sequencer für externe Instrumente. Über die serielle Schnittstelle waren Modem- und Mailbox-Verbindungen möglich; über den Parallelport arbeiteten Drucker und Spezialhardware.

Programmierer konnten auf mehreren Ebenen arbeiten: BASIC- und C-Umgebungen, Assembler, Systembibliotheken oder direkte Custom-Chip-Programmierung. Gerade dieser Übergang zwischen sauberer Betriebssystem-API und hardwarenaher Optimierung macht den A500 technisch interessant. Er zeigt zugleich, warum Software, die nur über dokumentierte Schnittstellen arbeitet, spätere Hardwareänderungen meist besser überlebt.

Mit einer Festplatte verändert sich die Arbeitsweise besonders stark. Statt ständig System-, Programm- und Datendisketten zu wechseln, können Tools, Fonts, Libraries und Projekte gleichzeitig verfügbar bleiben. Damit wird verständlich, warum ein A500 mit A590 oder anderer Massenspeicherlösung praktisch wie ein deutlich größerer Rechner wirken konnte.

39. Spiele und Demos – wenn Software die Hardware bis an die Grenze ausnutzt

Die Demo- und Spieleszene nutzte den A500 nicht nur als Plattform, sondern als zu erforschendes Stück Hardware. Copperlisten veränderten Farbregister rastergenau, der Blitter bewegte Grafikdaten, Sprites wurden mehrfach pro Bild wiederverwendet und Audiosamples wurden mit Timingtricks kombiniert. Viele Effekte entstanden aus einem präzisen Verständnis der Buszyklen.

Diese Kreativität erklärt zugleich die berüchtigten Kompatibilitätsprobleme. Wer direkt auf Adressen, ROM-Inhalte oder exakte Prozessorgeschwindigkeit vertraut, umgeht die Abstraktion des Betriebssystems. Schon ein anderes Kickstart, mehr Chip RAM oder eine Turbokarte kann dann Annahmen verletzen, die auf einem Serien-A500 funktioniert haben.

Für die heutige Nutzung lohnt sich deshalb ein zweigleisiger Ansatz: eine möglichst kompatible Basiskonfiguration für Originalsoftware und eine erweiterte Konfiguration für komfortable Nutzung. Moderne Loader und Festplatteninstallationen können Diskettenwechsel reduzieren, sollten aber die Originalmedien und deren Images nicht ersetzen.

WHDLoad ist heute ein bekanntes Beispiel für diese zweite Ebene: Viele ursprünglich diskettengebundene Spiele und Demos lassen sich von Festplatte oder Flash-Massenspeicher starten und erhalten dabei Korrekturen für unterschiedliche CPUs und Kickstart-Umgebungen. Dafür sind allerdings ausreichend RAM und eine passende Systemkonfiguration erforderlich.

40. Einen Amiga 500 heute übernehmen oder kaufen – was wirklich geprüft werden sollte

Der optische Zustand allein sagt wenig über einen A500 aus. Ein vergilbtes Gehäuse kann einen technisch sehr guten Rechner enthalten; ein äußerlich perfektes Gerät kann eine ausgelaufene Speichererweiterung oder ein schwaches Netzteil besitzen. Wichtiger ist eine nachvollziehbare Funktionsprüfung.

Bei einem kompletten Bestand sind außerdem Kabel, Maus, Netzteil, externe Laufwerke, Handbücher und Originalsoftware relevant. Gerade seltene Treiber- oder Setupdisketten können für eine alte Festplattenlösung wichtiger sein als ein zusätzliches Gehäuseteil.

41. Verwandte Seiten im sslxy-Archiv

• Systeme – Rechnerchronik
• Commodore Amiga 1000
• Commodore Amiga 2000 mit A2386SX-25
• Amiga OCS, ECS und AGA
• AmigaOS / Exec – Betriebssystem und Multitasking
• Laufwerke und Diskettenstationen
• Dateisysteme und Datenträger
• Schnittstellen und Kabel
• Emulation und digitaler Erhalt
