Vom Betamax-Band über Hi8 und Videodruck bis zu DV, i.LINK und digitaler Erhaltung.

Videotechnik war hier nie nur „Film abspielen“. Interessant waren immer die ganze Kette und ihre Übergänge: Kassette, Bandlauf, Kopftrommel, Servo und Signalweg – später aber ebenso Video8/Hi8, digitale DV-Aufzeichnung, i.LINK/FireWire, Schnitt am PC und der Wandel vom direkt gedruckten Videostandbild zur bearbeiteten Bilddatei.

Die persönliche Entwicklungslinie reicht von frühen Betamax-Geräten über den Sony EV-S1000E von Ende 1989 beziehungsweise 1990 und den Sony EV-S9000E von Ende 1992/Anfang 1993 bis zum Sony Colour Video Printer CVP-M1E und dem Sony DHR-1000VC ab Ende 1997. Geliehene Kameras wie CCD-VX1E, DCR-VX1000E und DCR-TRV310E erweiterten den praktischen Blick auf Hi8, MiniDV und Digital8, ohne je zum eigenen Gerätebestand zu gehören.

System Diagnostic

> VIDEO SYSTEM MAP
FORMATEBetamax · Video 2000 · Video8 · Hi8 · Digital8 · DV/MiniDV · LaserVision EIGENER BESTANDu. a. SL-HF950 ES · EV-S1000E · EV-S9000E · DHR-1000VC · CVP-M1E · DPP-EX50 GELIEHEN / GENUTZTCCD-VX1E · DCR-VX1000E · DCR-TRV310E ANALOGER WEGBand → Recorder → S-Video/Composite → Monitor oder CVP-M1E DIGITALER WEGDV/Digital8 → i.LINK / IEEE 1394 → PC/VAIO → Schnitt → Archivdatei / DVD ERHALTUNGOriginalband + funktionierender Recorder + Rohtransfer + Masterdatei + Prüfsumme + Metadaten ERSTE REGELwertvolles Band nie als ersten Funktionstest eines lange stehenden Recorders verwenden
Die Gerätegeschichte ist nur dann vollständig, wenn Aufnahme, Wiedergabe, Bearbeitung, Ausdruck und heutige Erhaltung zusammen betrachtet werden.
[video/personal_timeline]

Persönliche Geräte- und Nutzungslinie

Für die Einordnung ist entscheidend, zwischen eigenem Bestand und praktischer Erfahrung mit geliehenen Geräten zu unterscheiden. Nicht jede Kamera, die in den Arbeitsabläufen vorkam, wurde selbst besessen. Gerade über Freunde standen jedoch hochwertige Sony-Kameras zur Verfügung, sodass unterschiedliche Formate praktisch erlebt und miteinander verglichen werden konnten.

ZeitGerät / PhaseRolle
frühere PhaseSony Betamax, darunter SL-8000E, SL-HF100 ES und SL-HF950 ESeigener Gerätebestand und technischer Schwerpunkt; der SL-HF950 ES ist weiterhin vorhanden.
Ende 1989 oder 1990Sony EV-S1000Eeigener stationärer Video8-/Hi8-Recorder; frühe 8-mm-/Hi8-Arbeits- und Schnittphase, heute mit Front- und Rückseitenfoto dokumentiert.
Ende 1992/Anfang 1993Sony EV-S9000Eeigener Hi8-/Video8-Recorder; bis heute vorhanden und funktionsfähig.
1990erSony CCD-VX1EHi8-3CCD-Kamera von Freunden ausgeliehen; praktisch genutzt, aber nie eigener Besitz.
etwa ½ Jahr nach ErscheinenSony Colour Video Printer CVP-M1Eeigener Videostandbilddrucker; mit EV-S9000E und später DHR-1000VC benutzt; bis heute vorhanden und funktionsfähig.
1990erSony DCR-VX1000EMiniDV-3CCD-Kamera von Freunden ausgeliehen; nie eigener Besitz.
Ende 1997Sony DHR-1000VCeigener DV-Recorder; später zentrale Brücke zu i.LINK/FireWire und PC-Schnitt; bis heute vorhanden und funktionsfähig.
ab 1999er GenerationSony DCR-TRV310EDigital8-Kamera von Freunden ausgeliehen; nie eigener Besitz; wichtige Brücke zwischen 8-mm-Band und digitaler DV-Technik.
späterDHR-1000VC → VAIODV-Material tatsächlich über i.LINK/FireWire in den PC eingelesen, dort geschnitten und bearbeitet.
Ende 2005Sony DPP-EX50eigener digitaler Fotodrucker; späterer dateibasierter Gegenpol zum CVP-M1E; weiterhin vorhanden und funktionsfähig.

Diese Abfolge zeigt keinen abrupten Formatwechsel. Analoge und digitale Systeme liefen zeitweise nebeneinander. Der technische Sprung bestand weniger darin, dass „Band verschwand“, sondern darin, dass der Inhalt zunehmend als digitale Datenkette behandelt werden konnte: erst DV auf Band, dann i.LINK-Transfer, anschließend Datei, Schnitt, Sicherung und Ausgabe.

[context/video_scope]

Warum Videotechnik hierher gehört

Eine Technikgeschichte, die nur Computer betrachtet, lässt einen wichtigen Teil weg. Videotechnik war im dokumentierten Umfeld kein Beifang, sondern Teil desselben Interesses an Systemen, Konstruktionen, sauberen Lösungen und der Frage, wie Dinge im Inneren wirklich funktionieren. Ein Recorder erscheint damit nicht nur als Kasten zum Abspielen von Bändern, sondern als komplexe Maschine mit eigener Logik.

Beim Videorecorder zeigte sich sehr schnell, ob Technik ernsthaft gebaut war. Transportmechanik, Bandführung, Kopfträger, Andruckrolle, Capstan, Servosteuerung, Tastenlogik, Ladewege und Signalelektronik mussten zusammenspielen. Dadurch sind solche Geräte in der Archivperspektive weit mehr als bloße Unterhaltungselektronik: Es sind technische Systeme, deren Aufbau, Vergleich, Wartung und Funktionslogik nachvollziehbar dokumentiert werden können.

Gerade im Rückblick wird deutlich, wie viel sich an solchen Maschinen lernen lässt: nicht nur über Elektronik, sondern auch über Präzision, Verschleiß, Toleranzen und Fehlersuche. Ein Videogerät reagiert unmittelbar. Wenn etwas mechanisch nicht stimmt, zeigt es das. Wenn der Bandlauf nicht sauber ist, ist das Ergebnis sichtbar. Wenn der Signalweg gestört ist, wird die Störung hör- oder sichtbar. Diese Direktheit ist ein wesentlicher Teil ihres technischen Erkenntniswerts.

[classification] video_technology
> not just playback hardware
> mechanics + servo + signal path + service logic
> immediate consequences when something is off
> result: perfect field for technical understanding

„Ein Recorder ist nur oberflächlich ein Konsumgerät. In Wahrheit ist er eine präzise Maschine.“

[history/home_video]

Heimvideo war die Verkleinerung einer anspruchsvollen Aufzeichnungstechnik

Videoaufzeichnung begann nicht mit der kleinen Heimkassette. Professionelle Maschinen mussten ein breitbandiges Fernsehsignal auf Magnetband speichern und verwendeten dafür bewegte Köpfe beziehungsweise schnell rotierende Kopfsysteme.

Sony nennt 1975 als Start des ersten Beta-Heimvideorecorders. Philips hatte bereits 1971 einen ersten Videokassettenrecorder auf den Markt gebracht. Die späteren Heimformate lösten dieselbe Grundaufgabe mit unterschiedlichen Kassetten, Bandgeschwindigkeiten, Spurwinkeln, Servoverfahren und Komfortfunktionen.

Die technische Entwicklung verlief nicht nur von „schlecht“ zu „gut“. Neue Aufnahmezeiten, Suchfunktionen, Hi-Fi-Ton und kompaktere Mechaniken brachten zusätzliche Regelkreise und neue Fehlerstellen.

[formats/comparison]

Betamax, Video 2000, Video8/Hi8, Digital8, DV und LaserVision

SystemGrundprinzipPraktische Besonderheit
Betamax½-Zoll-Magnetbandkassette mit Schrägspuraufzeichnung.klassische Heimvideoarchitektur; spätere Ausbaustufen mit Beta Hi-Fi und SuperBeta.
Video 2000 / VCCdoppelseitig verwendbare Magnetbandkassette.DTF sollte die Videoköpfe aktiv der Spur folgen lassen.
Video8 / Hi8kompakte 8-mm-Kassette; analoges Schrägspurvideo.kleinere Kassetten und mobile Kameras; Hi8 verbessert die nutzbare Bildbandbreite gegenüber Video8.
Digital8digitale Aufzeichnung auf 8-mm-/Hi8-Band.verbindet 8-mm-Medienmechanik mit DV-artiger digitaler Datenaufzeichnung und i.LINK-Ausgabe.
DV / MiniDVdigitale Komponentenaufzeichnung auf DV-Band.digitale Kopie und PC-Transfer über DV/i.LINK ohne den klassischen analogen A/D-Zwischenschritt.
VHSmagnetische Heimvideokassette mit eigener Spur- und Mechanikfamilie.im damaligen persönlichen Umfeld technisch weniger zentral, aber als Vergleichsformat präsent.
LaserVisionvorbespielte optische Platte.kein Magnetband, keine Aufzeichnungsmechanik; ein völlig anderer Erhaltungsweg.

Marktverbreitung, Aufnahmezeit, Bildqualität, Schnittmöglichkeiten und technische Eleganz sind unterschiedliche Kriterien. Für die Praxis ist entscheidend, welche Eigenschaften ein konkretes System besitzt, wie gut das einzelne Gerät erhalten ist und ob passende Wiedergabe- und Transfertechnik noch verfügbar ist.

[devices/retained_and_used]

Erhaltene Geräte – und Kameras, die nur geliehen waren

Ein reales Gerät erzählt mehr als ein Prospekt: Anschlüsse, Bedienlogik, Laufwerk, Mechanik und Abnutzung werden erst am konkreten Exemplar sichtbar. Gleichzeitig ist für eine saubere Chronik wichtig, Besitz nicht mit Nutzung zu verwechseln.

Sony SL-8000E

früher PAL-Betamax-Toploader und sichtbare frühe Entwicklungsstufe.

Sony SL-HF100 ES

Beta-Hi-Fi-Generation mit hochwertiger Audio-/Videoausrichtung.

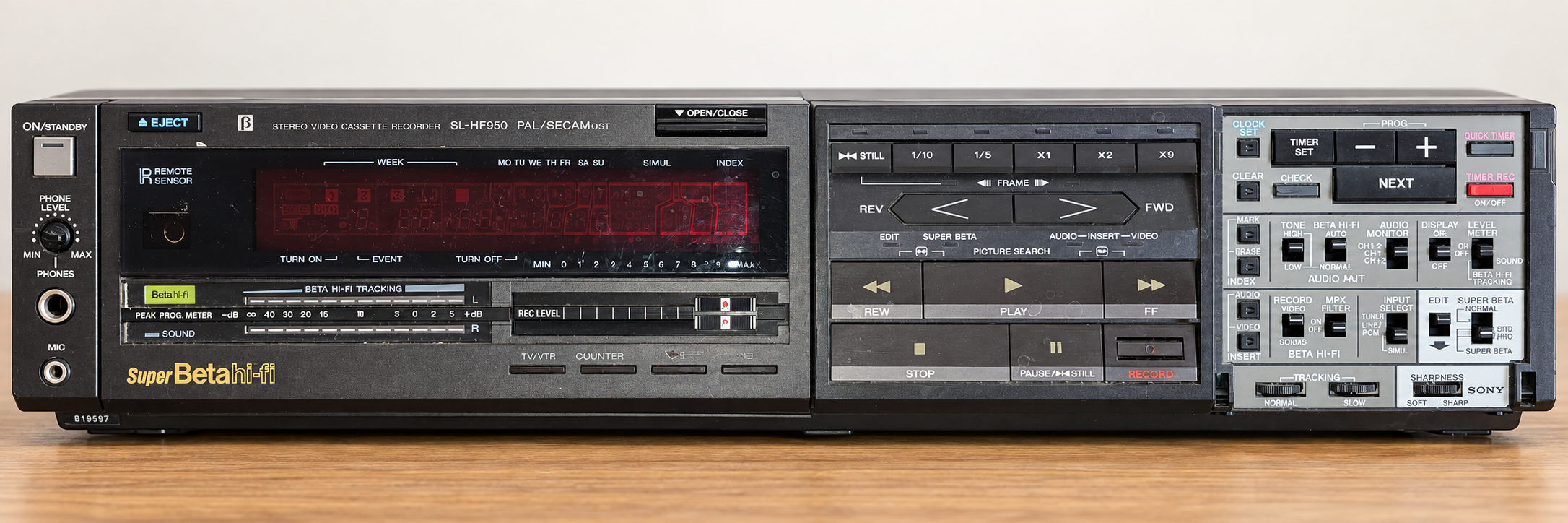

Sony SL-HF950 ES

späte anspruchsvolle PAL-Betamax-Generation; weiterhin im Bestand.

Sony EV-S1000E

eigener stationärer Video8/Hi8-Recorder, nach Erinnerung Ende 1989 oder 1990 gekauft; Front und Rückseite des konkreten Geräts sind dokumentiert.

Sony EV-S9000E

eigener Video8/Hi8-Recorder seit Ende 1992/Anfang 1993; heute noch vorhanden und funktionsfähig.

Sony DHR-1000VC

eigener DV-Recorder seit Ende 1997; heute noch vorhanden und funktionsfähig.

Sony CVP-M1E

eigener Colour Video Printer; reale Verbindung zwischen Videoquelle und physischem Standbild.

Sony DPP-EX50

digitaler Fotodrucker ab Ende 2005; dateibasierte Druckwelt nach dem Videostandbilddruck.

Praktisch genutzt, aber nie selbst besessen

Sony CCD-VX1E

geliehene Hi8-3CCD-Kamera aus dem Freundeskreis.

Sony DCR-VX1000E

geliehene 3CCD-MiniDV-Kamera; früher wichtiger Einblick in hochwertige DV-Aufzeichnung.

Sony DCR-TRV310E

geliehene Digital8-Kamera; praktische Brücke zwischen 8-mm-Medienwelt und digitalem i.LINK-Workflow.

Diese Trennung ist absichtlich deutlich: praktische Erfahrung mit einem System ist technisch wertvoll, aber sie macht ein geliehenes Gerät nicht nachträglich zum eigenen Archivbestand.

[history/sony_video_path]

Die Sony-Video-Linie: nicht ein Format, sondern mehrere Generationen

Rückblickend wirkt der Übergang fast geradlinig, in der Praxis war er es nicht. Betamax blieb technisch interessant, während Video8/Hi8 kompaktere Bandtechnik und andere Kamerawelten brachte. DV digitalisierte die Aufzeichnung, behielt aber das Band als physisches Medium. Digital8 kombinierte wiederum die vertraute 8-mm-Kassette mit digitaler Aufzeichnung. Erst der PC machte aus dem Bandinhalt schließlich eine Datei, die sich unabhängig vom Recorder kopieren und sichern ließ.

[PERSONAL_VIDEO_PATH]
> Betamax: klassische analoge Heimvideo- und Gerätewelt
> Ende 1989/1990: EV-S1000E / Video8 + Hi8
> Ende 1992/Anfang 1993: EV-S9000E / Video8 + Hi8
> CVP-M1E: Videobild direkt als Farbausdruck
> 1997: DHR-1000VC / DV
> Digital8: digitales Video auf 8-mm-Band
> i.LINK: Banddaten werden PC-Daten
> VAIO: Schnitt, Dateiarchiv, DVD und später digitaler Fotodruck

Interessant ist gerade das Nebeneinander. Der CVP-M1E blieb ein sinnvoller Videodrucker, obwohl DV längst digital arbeitete. Der DHR-1000VC konnte digitale DV-Daten über i.LINK ausgeben und zugleich über klassische Videoanschlüsse mit älteren Geräten zusammenarbeiten. Solche Übergänge sind technisch oft spannender als ein sauberer Generationsschnitt.

[devices/sony_ev_s1000e]

Sony EV-S1000E – früher stationärer Hi8-Recorder im eigenen Bestand

Der Sony EV-S1000E wurde nach Erinnerung Ende 1989 oder 1990 gekauft. Damit gehört er zeitlich vor den späteren EV-S9000E und markiert in der persönlichen Gerätegeschichte den frühen Schritt von den größeren Heimvideoformaten in die kompaktere Video8-/Hi8-Welt.

Gerade als stationärer Recorder zeigt der EV-S1000E, dass Video8 und Hi8 nicht nur Camcorderformate waren. Die Front trägt deutlich die Bezeichnungen Hi8, PCM Hi-Fi Stereo, Flying Erase Head / Auto Track Finding sowie Digital Stereo / Digital Picture. Hinzu kommen Edit Monitor, Edit Standby, Synchro Edit und ein großer Edit-Shuttle-Regler. Das Gerät war damit klar auf Wiedergabe, Aufnahme und praktische Bearbeitung ausgelegt.

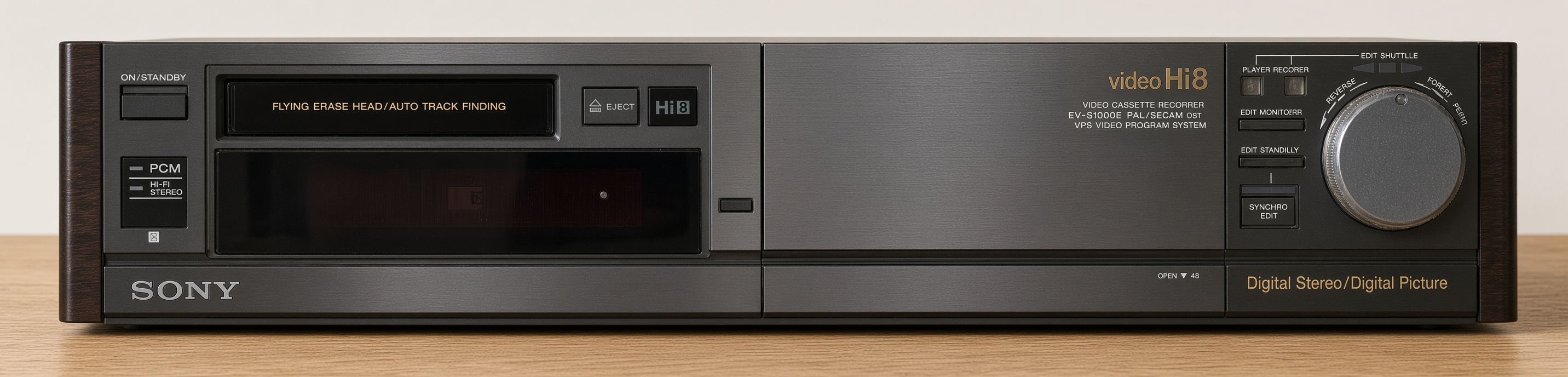

Eigener Sony EV-S1000E Hi8 Videorecorder in Frontansicht mit Edit Shuttle, Hi8- und PCM-Hi-Fi-Beschriftung
Frontansicht des eigenen Sony EV-S1000E. Sichtbar sind unter anderem Hi8, PCM Hi-Fi Stereo, Flying Erase Head / Auto Track Finding, die Edit-Tasten und der große Shuttle-Regler. Das Foto dokumentiert den tatsächlich erhaltenen Recorder und nicht nur eine Modellabbildung.

Die Rückseite zeigt den praktischen Signalweg

Besonders aufschlussreich ist die Rückseite. Vorhanden sind analoge Stereo-Audio- und Composite-Video-Ein- und -Ausgänge, S-Video, ein Euro-AV/SCART-Anschluss, ein separater Monitor-Ausgang sowie Control L / LANC. Daneben besitzt das Gerät den klassischen Antennen-/HF-Bereich. Damit lässt sich unmittelbar nachvollziehen, wie der Recorder zwischen Kamera, zweitem Recorder, Monitor und anderer AV-Technik eingebunden werden konnte.

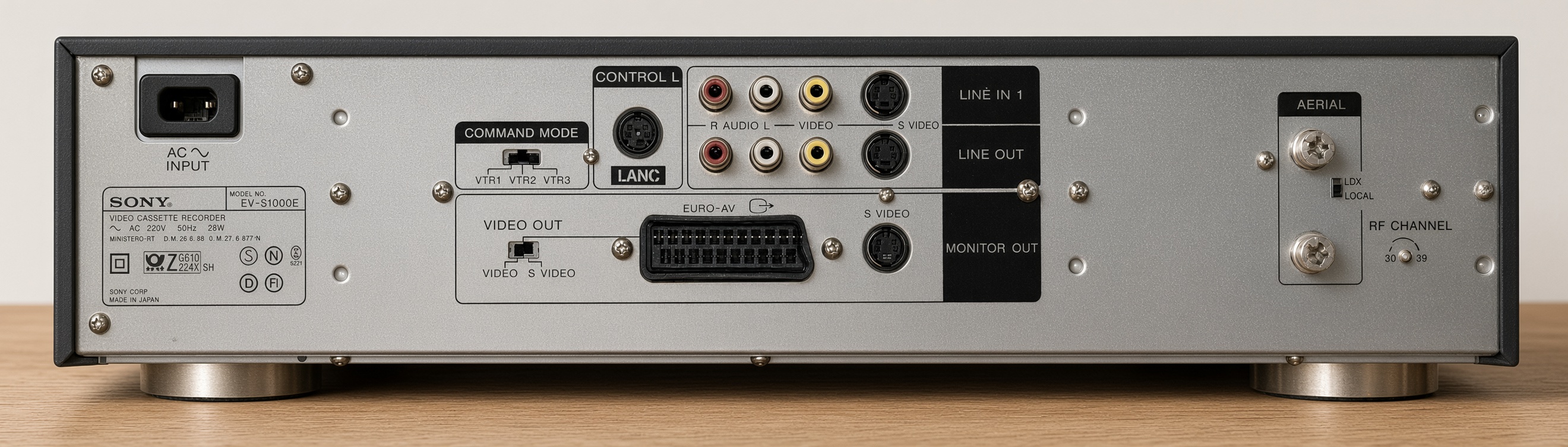

Rückseite des eigenen Sony EV-S1000E mit LANC, Audio, Composite Video, S-Video, Euro-AV, Monitor-Ausgang und Antennenanschlüssen
Rückseite des EV-S1000E. Die Anschlüsse machen die damalige AV-Arbeitsweise gut sichtbar: LANC-Steuerung, getrennte Audioanschlüsse, Composite Video, S-Video, Euro-AV/SCART, Monitor-Out sowie Antennen- und HF-Anschlüsse befinden sich gemeinsam an einem stationären Hi8-Deck.

Hi8 / Video8

8-mm-Bandtechnik in einem stationären Recorder statt ausschließlich im Camcorder.

Edit Shuttle

Direkter Zugriff auf Such- und Schnittfunktionen – eine typische Hardware-Arbeitsweise vor der PC-Timeline.

LANC / Control L

Steuerverbindung zu kompatibler Sony-AV-Technik und damit wichtiger Bestandteil eines verkoppelten Schnittplatzes.

S-Video + Euro-AV

Mehrere analoge Signalwege erlauben eine passend zur Zielhardware gewählte Verbindung; S-Video hält Helligkeit und Farbe getrennt.

„Digital Picture“ bedeutet hier nicht DV

Die Frontaufschrift Digital Stereo / Digital Picture darf aus heutiger Sicht nicht mit DV oder Digital8 verwechselt werden. Der EV-S1000E gehört zur analogen Video8-/Hi8-Generation. Digitale Signalverarbeitung und PCM-Audio konnten innerhalb eines analogen Band-Videosystems eingesetzt werden, ohne dass daraus ein digitaler DV-Datenstrom wurde. Gerade diese Mischform ist ein gutes Beispiel dafür, wie fließend der Übergang von analoger zu digital unterstützter Videotechnik verlief.

[devices/sony_ev_s9000e]

Sony EV-S9000E – Hi8 als stationärer Arbeitsrecorder

Der EV-S9000E kam nach Erinnerung Ende 1992 beziehungsweise Anfang 1993 in den eigenen Bestand und ist bis heute vorhanden und funktionsfähig. Seine Bedeutung liegt gerade darin, dass Video8/Hi8 hier nicht nur als Camcorderformat auftaucht, sondern als stationäre Recorder- und Schnittumgebung.

Die Bedienungsunterlagen zeigen, wie deutlich Sony den Recorder auch für Bearbeitung ausgelegt hatte: Suche bei verschiedenen Geschwindigkeiten, Shuttle-Editing, Schnitt mit einem zweiten Recorder, synchronisierter Schnitt, Assemble Editing, Edit-Monitor-Funktion und Audio-Dubbing gehören zu den dokumentierten Arbeitsbereichen. Damit wird aus einem „Abspielgerät“ ein Werkzeug zum Ordnen, Kopieren und Bearbeiten von Material.

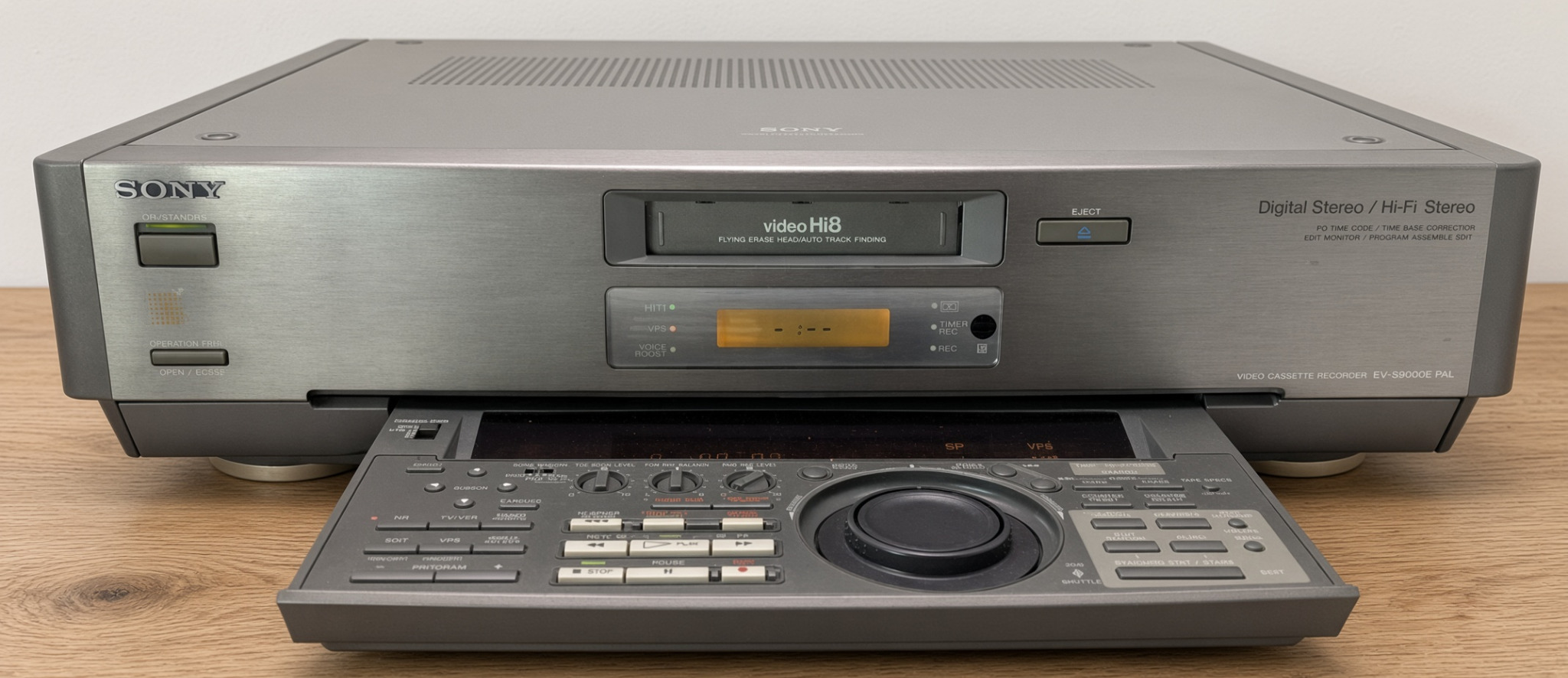

Sony EV-S9000E von vorne auf Holzplatte mit ausgeklappter Bedieneinheit, sichtbarem Jog/Shuttle-Rad und der Beschriftung Digital Stereo beziehungsweise Hi-Fi Stereo
Der erhaltene EV-S9000E in der heutigen Sammlung. Das ausgeklappte Bedienfeld mit Jog/Shuttle, Transporttasten, Schnittfunktionen und direktem Zugriff auf wichtige Arbeitsbereiche zeigt sehr anschaulich, dass der Recorder für praktischen Editierbetrieb gedacht war und nicht nur als einfacher Zuspieler diente.

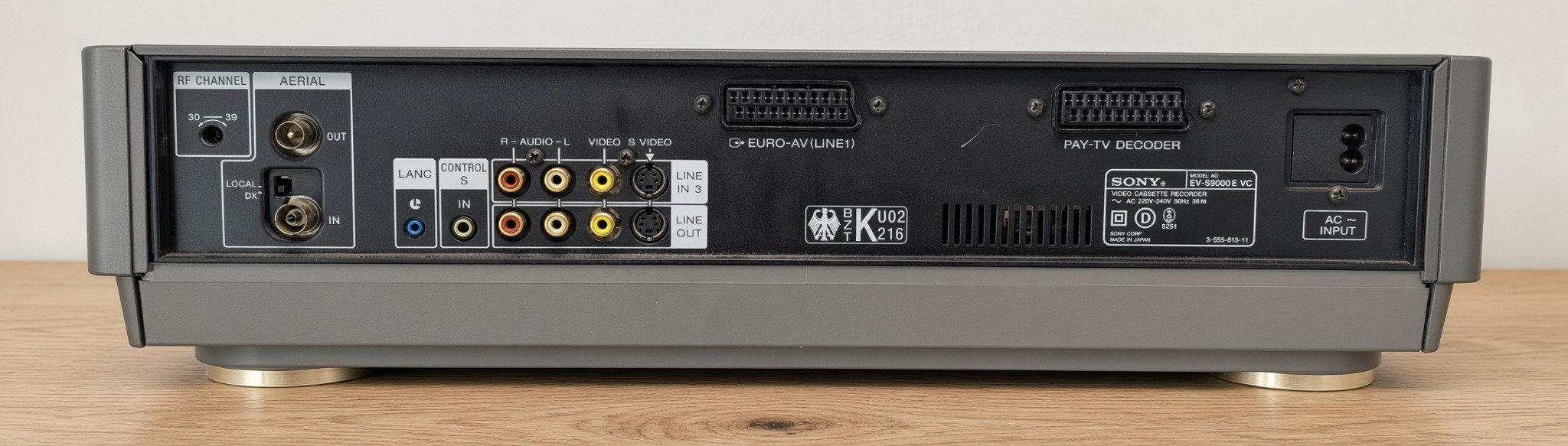

Rückansicht des Sony EV-S9000E mit Audio-, Video-, S-Video-, LANC-, Control-S-, Euro-AV- und Antennenanschlüssen
Die Rückseite des EV-S9000E dokumentiert die Anschlüsse der analogen Schnittumgebung: Stereo-Audio, Composite-Video, S-Video, LANC, Control-S, Euro-AV/SCART, Antenne/RF sowie Netzanschluss. Genau diese Vielfalt erklärt, warum der Recorder sowohl in klassische Fernsehumgebungen als auch in Bearbeitungs- und Videodruck-Workflows eingebunden werden konnte.

Video8 / Hi8

kleine 8-mm-Kassetten; Hi8 verbessert den analogen Videosignalweg gegenüber Standard-Video8.

Schnittbetrieb

Jog/Shuttle und Schnittfunktionen machen einzelne Szenen gezielt erreichbar – wichtig lange vor einer grafischen Timeline am PC.

S-Video

Y und C bleiben getrennt; bei passenden Quellen und Zielen ist das für analoge Kopier- und Druckwege meist sinnvoller als Composite.

Erhaltung

heute zählt nicht nur, dass der Recorder noch läuft, sondern dass Bandpfad, Gummirollen, Mechanik und Signalqualität vor wertvollen Bändern geprüft werden.

[devices/sony_dhr1000vc]

Sony DHR-1000VC – der entscheidende Schritt zu DV und digitalem Schnitt

Ende 1997 kam der DHR-1000VC in den eigenen Bestand. Er ist bis heute vorhanden und funktionsfähig. Technisch markiert er einen entscheidenden Wechsel: Das Bild lag weiterhin auf Magnetband, war dort aber digital aufgezeichnet. Damit veränderte sich vor allem der Kopier- und Bearbeitungsweg.

Sony stellte den DHR-1000 als stationären DV-Recorder ausdrücklich für digitale Videobearbeitung vor. Die DV-Schnittstelle ermöglicht die Übertragung von Bild und Ton als digitalen Datenstrom; bei einer reinen DV-Übertragung entfällt die klassische Kette aus analogem Videoausgang und erneuter A/D-Wandlung. Das ist der Kern des späteren i.LINK-/PC-Workflows.

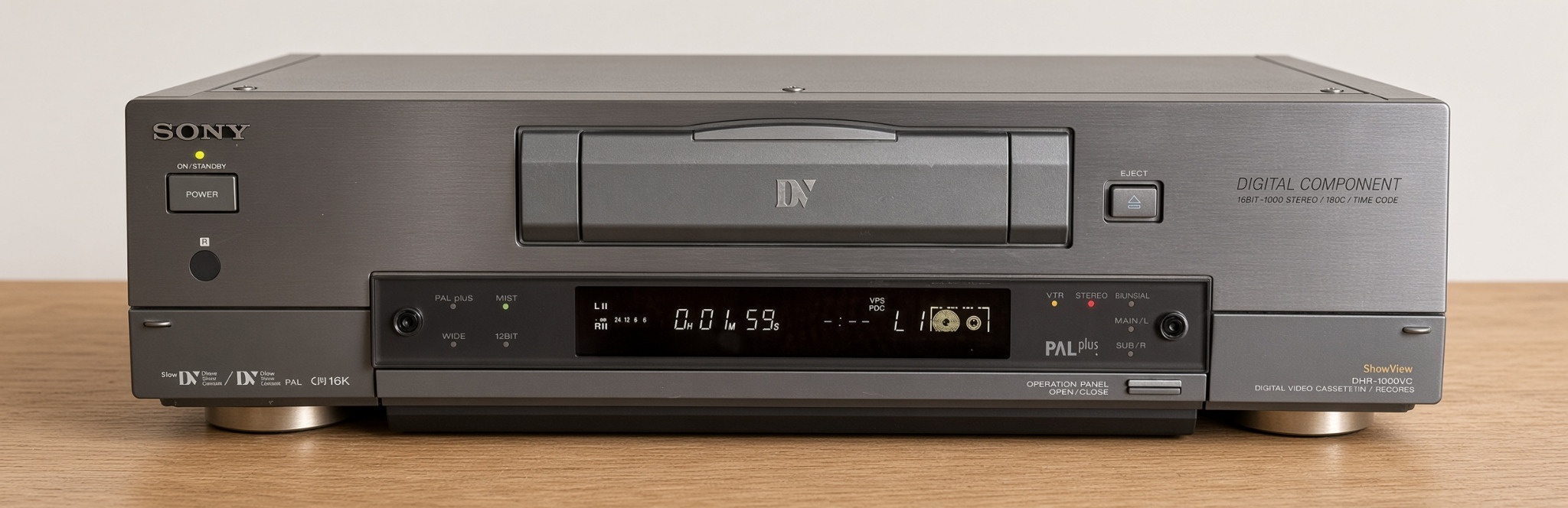

Sony DHR-1000VC in geschlossener Frontansicht auf einer Holzplatte mit DV-Kassettenfach und Display
Der erhaltene Sony DHR-1000VC mit geschlossenem Bedienfeld. Die Front zeigt das DV-Laufwerk, die Statusanzeige und die für den stationären Recorder typische Bauform. Das konkrete Gerät kam Ende 1997 in den eigenen Bestand und ist weiterhin vorhanden und funktionsfähig.

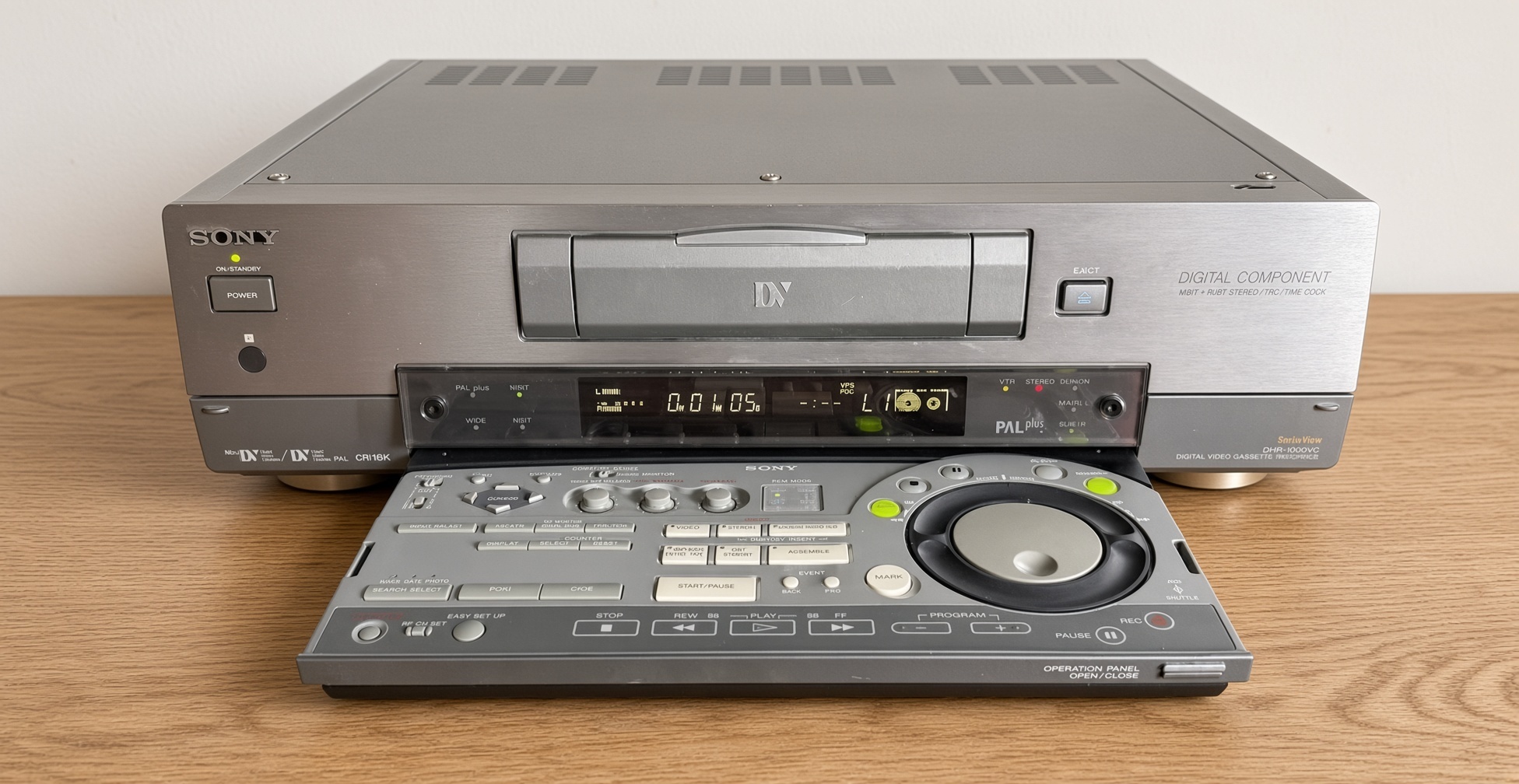

Sony DHR-1000VC von vorne mit geöffnetem Bedienfeld, Jog-Shuttle-Rad und Schnittfunktionen
Mit geöffnetem Bedienfeld wird der Arbeitsgeräte-Charakter besonders deutlich: Jog/Shuttle, Transporttasten, Schnitt- und Programmbedienung liegen direkt vor dem Recorder. Damit ließ sich Material schon am Deck gezielt suchen, kontrollieren und bearbeiten, bevor der PC zum zentralen Schnittplatz wurde.

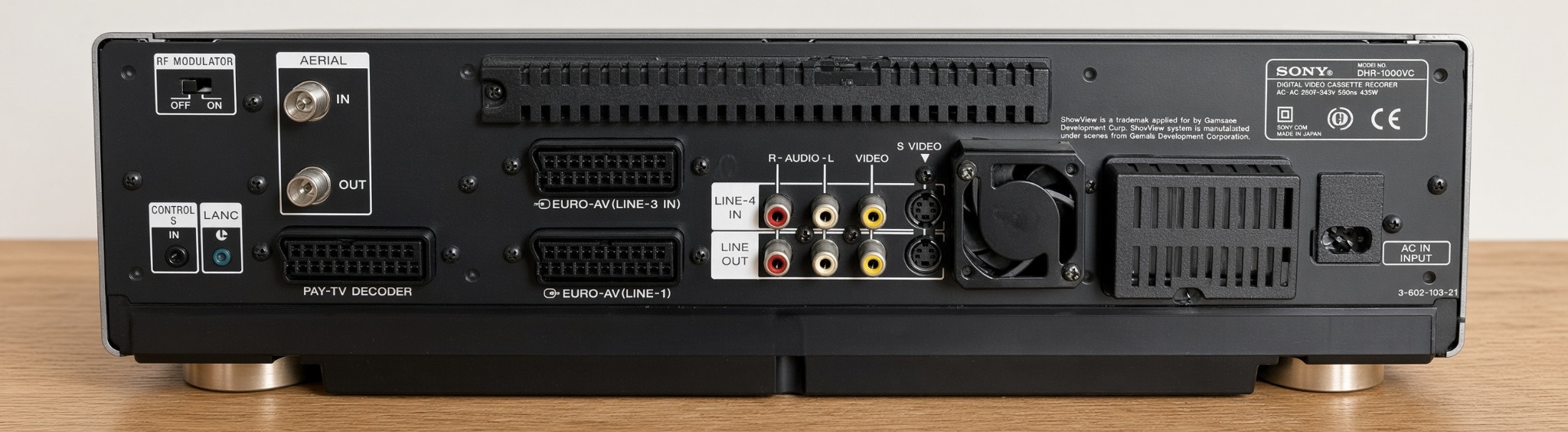

Rückansicht des Sony DHR-1000VC mit LANC, Control-S, Euro-AV, Audio, Composite-Video, S-Video, Antennenanschlüssen und Typenschild
Die Rückseite des konkreten Geräts bestätigt die Modellbezeichnung DHR-1000VC. Sichtbar sind unter anderem LANC, Control-S, mehrere Euro-AV/SCART-Anschlüsse, Stereo-Audio, Composite-Video, S-Video, Antennenanschlüsse, Lüfter und Netzanschluss. Die Kombination aus digitalen und klassischen AV-Wegen erklärt, warum das Gerät sowohl im DV-/i.LINK-Umfeld als auch mit älteren Video- und Druckgeräten sinnvoll eingesetzt werden konnte.

DV IN/OUT / i.LINK

IEEE-1394-DV-Schnittstelle für digitalen Transfer zwischen kompatiblen DV-Geräten und später zum Computer.

DV + MiniDV

stationärer Deck-Ansatz mit Unterstützung der DV-Medienwelt statt nur einer kleinen Camcorderkassette.

Jog/Shuttle + Assemble

präzises Suchen und programmierter Schnitt bleiben als Hardware-Bedienlogik erhalten.

LANC + Videoausgänge

digitale und analoge Gerätewelten lassen sich verbinden; genau deshalb konnte auch der CVP-M1E weiter sinnvoll genutzt werden.

Warum DV-Kopieren nicht dasselbe ist wie analoges Überspielen

Bei Composite oder S-Video wird ein analoges Signal ausgegeben, übertragen und im Zielgerät erneut verarbeitet. Bei einer DV-Verbindung werden dagegen digitale Videodaten übertragen. Solange die Software den DV-Strom nur übernimmt und nicht neu encodiert, entsteht kein zusätzlicher analoger Generationsverlust. Das macht i.LINK historisch so wichtig: Band blieb Band, aber der Inhalt konnte als Datenstrom weitergereicht werden.

[cameras/borrowed_not_owned]

CCD-VX1E und DCR-VX1000E – hochwertige Kameras aus dem Freundeskreis

Eine eigene Videokamera gehörte nie zum Bestand. Dennoch konnten hochwertige Kameras aus dem Freundeskreis praktisch genutzt werden. Das ist für die Geschichte wichtig, weil dadurch Erfahrungen mit verschiedenen Aufnahmegenerationen entstanden, ohne dass nachträglich ein eigener Besitz behauptet werden muss.

Sony CCD-VX1E – Hi8 und 3CCD

Die geliehene CCD-VX1E gehört zur Hi8-Handycam-PRO-Welt der frühen 1990er. Ihr 3CCD-Aufbau trennt die Farberfassung auf mehrere Bildwandler und zeigt, welchen Qualitätsanspruch Sony bereits im analogen 8-mm-Umfeld verfolgte. Für die praktische Arbeit war sie damit eine passende hochwertige Quelle für einen Recorder wie den EV-S9000E.

Sony DCR-VX1000E – MiniDV und 3CCD

Die ebenfalls geliehene DCR-VX1000E steht für den digitalen Sprung. Sie zeichnet auf MiniDV auf, arbeitet mit drei CCDs und besitzt neben klassischen Videoausgängen auch LANC und einen DV-Ausgang. Zugleich lässt sie sich in einen Videostandbild-Workflow mit dem CVP-M1E einbinden: Standbild wählen, LANC und Video verbinden, PRINT auslösen – der Videodrucker übernimmt das Bild.

Damit wird sichtbar, wie Sony Übergänge gestaltete: Eine digitale Kamera musste nicht ausschließlich digital weiterverarbeitet werden. Sie konnte zugleich in die bestehende analoge Monitor- und Videodruckwelt eingebunden werden.

[format/digital8_bridge]

DCR-TRV310E – Digital8 als Brücke zwischen alter Kassette und digitalem Datenstrom

Auch die DCR-TRV310E wurde nur ausgeliehen und nie selbst besessen. Technisch ist sie trotzdem besonders interessant, weil Digital8 eine ungewöhnlich pragmatische Übergangsidee war: digitale Video- und Audiodaten auf einer 8-mm-/Hi8-Kassette.

Sony beschrieb die TRV310-Generation 1999 genau mit dieser Brückenfunktion. Die Geräte konnten vorhandene 8-mm- und Hi8-Aufnahmen wiedergeben und Digital8 digital aufzeichnen. Über die i.LINK-DV-Schnittstelle konnten Digital8-Aufnahmen wiederum an andere digitale AV-Geräte oder PCs ausgegeben werden. Damit trafen alte Kassettenmechanik und neue Datenübertragung direkt aufeinander.

[DIGITAL8_BRIDGE]
> physisches Medium: 8-mm-/Hi8-Kassette
> alte Aufnahmen: 8mm / Hi8 wiedergeben
> neue Aufnahmen: Digital8 digital
> Ausgabe: i.LINK / DV-Datenstrom
> Nutzen: vorhandene Bandwelt bleibt zugänglich, digitaler Workflow wird möglich

Für die heutige Erhaltung ist das ein gutes Beispiel dafür, warum ein kompatibles Wiedergabegerät wertvoll sein kann. Es reicht nicht, eine Kassette zu besitzen; man braucht auch ein Gerät, das genau die dort gespeicherte Signalart lesen kann.

[devices/sony_cvp_m1e]

Sony Colour Video Printer CVP-M1E – ein Videobild wird zum Foto

Der Sony Colour Video Printer CVP-M1E kam nach Erinnerung ungefähr ein halbes Jahr nach seinem Erscheinen in den eigenen Bestand. Er wurde tatsächlich zuerst mit dem EV-S9000E und später auch mit dem DHR-1000VC benutzt. Das Gerät ist bis heute vorhanden und funktionsfähig.

Erhaltener Sony Colour Video Printer CVP-M1E von oben mit Bedienfeld, Capture-Tasten und Field/Frame-Umschaltung
Der erhaltene CVP-M1E im heutigen Bestand. Auf dem Bedienfeld sind unter anderem SOURCE, MEMORY RECALL, CAPTURE sowie die Umschaltung zwischen STANDARD, UPPER/LOWER und FIELD/FRAME sichtbar. Genau diese Bedienelemente zeigen, dass ein Videodrucker ein Videobild zunächst erfassen musste, bevor daraus ein Ausdruck entstand.

Ein Videodrucker arbeitet grundlegend anders als ein moderner Fotodrucker am PC. Ausgangspunkt ist nicht eine JPEG-Datei, sondern ein PAL-Videosignal. Der Drucker muss daraus ein Bild erfassen, intern festhalten und anschließend auf Spezialpapier ausgeben. Das macht Signalqualität und Standbildwahl unmittelbar sichtbar.

Der reale Arbeitsweg mit EV-S9000E und DHR-1000VC

[VIDEO_PRINT_WORKFLOW]
> Band im Recorder wiedergeben
> gewünschte Szene mit Jog/Shuttle oder Pause suchen
> möglichst S-Video statt Composite verwenden
> Bild im CVP-M1E erfassen
> FIELD/FRAME passend zum Motiv wählen
> Ausdruck: physisches Standbild direkt aus der Videowelt

FIELD oder FRAME – ein heute kaum noch bekannter Praxistrick

PAL-Video ist klassisch zeilensprungbasiert: Ein vollständiges Bild besteht aus zwei zeitlich versetzten Halbbildern. Bei einer ruhigen Szene kann ein kompletter Frame die höhere vertikale Detailinformation nutzen. Bewegt sich das Motiv zwischen den beiden Halbbildern, können dagegen Kammstrukturen oder Doppelkonturen entstehen. Dann ist ein einzelnes Field oft ruhiger, allerdings mit geringerer vertikaler Auflösung. Die UPPER-/LOWER-Wahl am Drucker erlaubt, eines der beiden Halbbilder gezielt zu verwenden.

Warum S-Video beim Videodruck besonders sinnvoll ist

Bei S-Video werden Helligkeits- und Farbinformation getrennt übertragen. Composite muss beide Informationen in einem Signal zusammenführen und das Zielgerät später wieder trennen. Gerade bei feinen Kanten, farbigen Schriftzügen und kleinen Details kann die getrennte Y/C-Verbindung deshalb ein saubereres Ausgangssignal liefern – vorausgesetzt Quelle und Drucker unterstützen sie korrekt.

Beim DHR-1000 lässt sich der CVP-M1E besonders direkt einbinden: VIDEO oder S-VIDEO liefern das Bild, LANC übernimmt die Steuerverbindung, und die gewünschte Szene kann mit Jog/Shuttle gesucht und anschließend über PRINT ausgegeben werden. Dasselbe Grundprinzip funktioniert auch mit der DCR-VX1000E.

[transition/signal_to_file]

Vom Videostandbild zur Datei – der eigentliche Medienbruch

Der größte Wandel war nicht einfach „analog zu digital“. Entscheidend war der Schritt vom flüchtigen Signal zur dauerhaft kopierbaren Datei. Beim CVP-M1E musste ein Bild im richtigen Moment aus dem Videosignal erfasst werden. Im PC-Workflow konnte ein kompletter DV-Datenstrom gespeichert, mehrfach kopiert, geschnitten und später erneut verarbeitet werden.

FrüherSpäter
Szene am Recorder suchenBand digital einlesen und innerhalb der Datei schneiden
Videobild als Signal erfassenDV-Datenstrom als Datei übernehmen
Ausdruck ist das ZielDatei kann Schnittquelle, Archivmaster, DVD-Quelle und spätere Ausgabe sein
Qualität hängt direkt am aktuellen Signalwegdigitale Kopien können ohne erneute analoge Wandlung erzeugt werden
Wiederholung bedeutet erneutes Abspielennach erfolgreichem Transfer kann mit der Datei weitergearbeitet werden

Genau deshalb ist Digitalisierung mehr als „Video auf Festplatte“. Eine gute Datei nimmt Druck vom historischen Band und vom alten Recorder. Voraussetzung ist allerdings, dass die erste Übertragung sauber, vollständig und nachvollziehbar durchgeführt wird.

[output/digital_photo_print]

Ende 2005: DPP-EX50 – vom Videobild zum digitalen Fotodruck

Ende 2005 kam der Sony DPP-EX50 als eigener digitaler Fotodrucker hinzu. Er ist bis heute vorhanden und funktionsfähig. Auf dieser Videoseite ist er vor allem als Gegenstück zum CVP-M1E interessant: Nicht mehr ein PAL-Videosignal ist die Quelle, sondern eine digitale Bilddatei beziehungsweise ein digitaler Foto-Workflow.

CVP-M1EDPP-EX50
Quelle: VideosignalQuelle: digitale Bilddatei / Kamera / PC
Szene wird aus laufendem oder angehaltenem Video erfasstFoto kann vorher am PC ausgewählt und bearbeitet werden
FIELD/FRAME ist wegen Zeilensprungvideo relevantkein Halbbildproblem bei einer normalen digitalen Fotodatei
Teil der Video8/Hi8-/DV-GeräteweltTeil der VAIO-/Digitalfoto-Welt

Die ausführliche Bildbearbeitungs- und DPP-EX50-Praxis gehört auf die VAIO-Seite. Für die Videogeschichte reicht die Erkenntnis: Innerhalb gut eines Jahrzehnts verschob sich der Ausdruck vom direkt abgegriffenen Videobild zur bearbeiteten digitalen Datei.

[devices/sony_sl8000e]

Sony SL-8000E: frühe PAL-Betamax-Mechanik offen lesbar

Der SL-8000E gehört zu den frühen europäischen PAL-Beta-Maschinen. Der Toploader, die Klaviertastenbedienung, der große Tuner- und Mechanikaufbau sowie das hohe Gerätegewicht machen die Entwicklungsstufe unmittelbar sichtbar.

  • Mechanische Bedienung: Tasten und Funktionsablauf stärker direkt mit dem Laufwerk verknüpft.
  • Toploader: Kassette und Ladeschacht sind von oben zugänglich.
  • frühe Elektronik: mehr diskrete beziehungsweise größere Baugruppen statt späterer Integrationsdichte.
  • Erhaltung: viele gealterte Riemen, Reibräder, Schmierstellen und Schalterkontakte möglich.

Ein solcher Recorder wird vor dem ersten Netzbetrieb innen dokumentiert und mechanisch kontrolliert. Sein Alter macht ihn nicht automatisch defekt, aber einen Blindtest mit wertvoller Kassette unvertretbar.

[devices/sony_slhf100es]

Sony SL-HF100 ES: Beta Hi-Fi in kompakterer Form

Der SL-HF100 gehört zur PAL-Beta-Hi-Fi-Generation. Spezialdokumentationen führen zwei Hi-Fi-Audiokanäle, konventionellen Längston und einen frontladenden Geräteaufbau.

Für die konkrete Geräteakte sind Anschlüsse, Tuner-/Ländervariante, Chassisbezeichnung, Netzteil, Kopftrommel, Lademechanik, Fernbedienung und vorhandene Unterlagen getrennt zu erfassen.

[devices/sony_slhf950es]

Sony SL-HF950 ES – SuperBeta Hi-Fi, Schnittfunktionen und ungewöhnliche Mechanik

Der Sony SL-HF950 ES gehört zu den technisch aufwendigeren europäischen Betamax-Recordern der mittleren 1980er-Jahre. Das eigene Exemplar ist weiterhin vorhanden. Interessant ist das Gerät nicht nur wegen SuperBeta und Beta Hi-Fi, sondern vor allem wegen der ungewöhnlichen Kombination aus hochwertiger Bild- und Tonaufzeichnung, ausgeprägten Such- und Einzelbildfunktionen, Insert-Schnitt, aufwendiger Frontbedienung und einer Mechanik, die sich deutlich von einem gewöhnlichen Frontlader unterscheidet.

Die Modellbezeichnung auf dem Gerät lautet SL-HF950ES. Die ES-Ausführung ist die für einen erweiterten europäischen Empfangs- und Farbstandard ausgelegte Variante. Für die heutige Nutzung ist der eingebaute Fernsehtuner kaum noch entscheidend; wesentlich interessanter sind Bandlauf, Wiedergabe, Audio, Schnittfunktionen und die analogen Ein- und Ausgänge.

Sony SL-HF950 ES in gerader Vorderansicht auf einer Holzplatte
Vorderansicht des erhaltenen Sony SL-HF950 ES. Die große Anzeige, die getrennten Transport- und Suchfunktionen, Beta-Hi-Fi-Pegelanzeige sowie die Bedienelemente hinter der rechten Frontklappe zeigen bereits, wie weit das Gerät über einen einfachen Aufnahme- und Wiedergaberecorder hinausgeht.
Sony SL-HF950 ES in gerader Rueckansicht auf einer Holzplatte
Rückansicht mit Antennenweg, getrennten Audio-Ein- und Ausgängen, Video-Ein- und Ausgang, 21-poligem Euroconnector, Steueranschlüssen und Netzanschluss. Für Digitalisierung oder den Anschluss an einen Monitor sind die direkten Basisband-Ausgänge wesentlich interessanter als der alte HF-Weg über den Fernsehtuner.

Technisches Kurzprofil

PunktSL-HF950 ESPraktische Bedeutung
Generation1985, CX-Chassisspäte, aufwendig ausgestattete Betamax-Generation
Videorotierende Zweikopf-Helical-Scan-AufzeichnungVideo wird in schrägen Spuren auf dem Band aufgezeichnet
SuperBeta PRObis etwa 280 Linien horizontale Auflösunghöhere Detailwiedergabe als im normalen Beta-Betrieb
Beta Hi-FiStereo, etwa 20 Hz bis 20 kHzTonqualität liegt weit über dem klassischen linearen Videoton
Linearer Tonzusätzliche konventionelle Audiospurseparater Tonweg mit eigener Fehler- und Alterungscharakteristik
Bandgeschwindigkeit18,73 mm/sentscheidend für Laufzeit, Spurführung und Kompatibilität
Maximale Laufzeitbis 3 h 15 min mit L-750lange Aufnahmezeit ohne späteren Longplay-Sondermodus
Timer6 Ereignisse über bis zu 3 Wochenfür seine Zeit ungewöhnlich flexible Programmierung
Leistungsaufnahme39 Wzeigt auch den erheblichen mechanischen und elektronischen Aufwand
Abmessungenca. 430 × 95 × 405 mmflach, aber ungewöhnlich tief
Gewichtca. 10,5 kgdeutlich schwerer als viele spätere Consumer-Videorecorder

Die ungewöhnliche Kassettenmechanik

Einer der auffälligsten Punkte ist die Ladegeometrie. Der SL-HF950 ES besitzt nicht einfach den typischen sichtbaren Frontschlitz eines späteren Videorecorders. Beim Öffnen fährt der Kassettenbereich nach vorn; der Halter hebt sich an und die Kassette wird von oben eingelegt. Beim Schließen fährt die Einheit wieder in das Gerät zurück. Dadurch wirkt die Front im geschlossenen Zustand fast wie die eines reinen Bediengeräts ohne normalen Kassettenschacht.

Technisch ist diese Konstruktion interessant, weil Ladebewegung, Kassettenträger, Bandführung und Kopfblock eng zusammenspielen. Genau deshalb sollte eine schwergängige Mechanik nicht mit Kraft bewegt werden. Wenn ein lange gelagertes Gerät beim Öffnen, Schließen oder Einfädeln stockt, ist das ein Grund für Prüfung und nicht für stärkeres Drücken.

SuperBeta, SuperBeta PRO und was davon heute wichtig ist

SuperBeta war Sonys Versuch, aus dem vorhandenen Beta-System sichtbar mehr Bilddetail herauszuholen. Beim SL-HF950 ES gibt es neben dem normalen Beta-Betrieb die SuperBeta-Stellung und einen besonders auf Bildqualität ausgelegten PRO-Betrieb. Für den Nutzer bedeutet das nicht, dass jede alte Kassette automatisch besser aussieht: Aufnahmeverfahren, Bandqualität, Kopfzustand, Tracking und das tatsächlich auf dem Band vorhandene Signal bleiben entscheidend.

Bei der Wiedergabe historischer Bänder ist deshalb die wichtigste Regel, den Recorder nicht nach dem maximal möglichen Prospektwert zu beurteilen. Eine gut erhaltene Normal-Beta-Aufnahme kann sauberer wirken als eine schlecht erhaltene SuperBeta-Aufnahme. Der passende Wiedergabemodus sollte sich nach der Aufnahme richten und nicht danach, welche Schalterstellung theoretisch die höchste Auflösung verspricht.

Beta Hi-Fi – warum der Ton ein eigener Grund für den Recorder ist

Beta Hi-Fi speichert den hochwertigen Stereoton nicht einfach auf der schmalen linearen Randspur. Die Hi-Fi-Information wird zusammen mit dem rotierenden Kopf-/HF-System aufgezeichnet. Dadurch sind Frequenzumfang, Dynamik und Gleichlauf für ein analoges Heimvideosystem bemerkenswert hoch. Der SL-HF950 ES besitzt dafür getrennte Aufnahmepegel, Pegelanzeigen sowie eine eigene Tracking-Anzeige für den Hi-Fi-Betrieb.

Das ist bei alten Bändern nützlich, weil Bild und Ton unterschiedliche Fehlerbilder zeigen können. Ein Band kann ein brauchbares Bild liefern und beim Hi-Fi-Ton trotzdem Aussetzer oder Umschaltgeräusche zeigen. Umgekehrt kann die lineare Tonspur noch verständlich sein, obwohl der Hi-Fi-Weg nicht mehr sauber verriegelt. Für eine Digitalisierung lohnt es sich deshalb, nicht nur auf das Bild zu schauen, sondern beide Tonwege bewusst zu beurteilen.

REC LEVEL

Die beiden Regler erlauben getrennte Aufnahmepegel für linken und rechten Beta-Hi-Fi-Kanal. Das ist deutlich näher an Audiotechnik als an einem einfachen Consumer-Videorecorder.

LEVEL METER

Die Anzeige dient nicht nur als Pegelmesser, sondern kann auch zur Beurteilung beziehungsweise Einstellung des Beta-Hi-Fi-Trackings verwendet werden.

TONE / MPX FILTER

Diese Schalter zeigen, wie ernst Sony den Audioweg behandelte: konventioneller Ton, Hi-Fi-Ton und Rundfunkaufnahmen haben unterschiedliche Anforderungen.

MIC / PHONES

Mikrofon- und Kopfhöreranschluss machen Kontrolle und zusätzliche Tonaufnahmen direkt am Gerät möglich.

Trickwiedergabe – mehr als nur schneller Vorlauf

Der große rechte Bedienblock ist eine der Besonderheiten des SL-HF950 ES. Neben normaler Wiedergabe kann das Band mit mehreren festen Geschwindigkeiten betrachtet werden. Dazu gehören langsame Wiedergabe mit 1/10 und 1/5 der Normalgeschwindigkeit, normale Geschwindigkeit, doppelte Geschwindigkeit und eine schnelle Bildsuche mit ungefähr 9-facher Geschwindigkeit. Die Laufrichtung lässt sich dabei vorwärts oder rückwärts wählen.

Zusätzlich ist echte Einzelbildnavigation möglich. Aus dem Standbild heraus kann Bild für Bild vor- oder zurückgeschaltet werden. Für das Suchen einer ganz bestimmten Szene, das Prüfen eines Schnittpunkts oder das Auswählen eines Videostandbilds war das erheblich komfortabler als bei vielen einfachen Recordern.

Auf der Rückseite befindet sich außerdem STILL ADJ.. Damit lässt sich ein unruhiges Standbild an den verwendeten Monitor beziehungsweise Fernseher anpassen. Das ist ein schönes Beispiel dafür, wie stark analoge Videowiedergabe noch vom Zusammenspiel aus Recorder, Synchronisation und Anzeige abhängt.

Tracking ist nicht einfach nur „Bild scharfstellen“

Tracking verändert die zeitliche beziehungsweise geometrische Zuordnung zwischen den aufgezeichneten Spuren und dem Lesesystem. Bei Fremdaufnahmen, gealterten Bändern oder mechanisch leicht abweichenden Recordern kann eine kleine Korrektur über störungsfreie oder verrauschte Wiedergabe entscheiden. Der SL-HF950 ES bietet dafür getrennte Möglichkeiten für normale und langsame Wiedergabe sowie die bereits erwähnte Beta-Hi-Fi-Tracking-Anzeige.

Der SHARPNESS-Regler ist dagegen etwas anderes: Er beeinflusst den subjektiven Bildeindruck. Bei der Digitalisierung ist Zurückhaltung sinnvoll. Ein bereits elektronisch überschärftes analoges Bild lässt sich später kaum wieder natürlich machen; eine neutrale Wiedergabe ist für ein Archivmaster meistens wertvoller als ein auf dem Monitor besonders knackig wirkendes Bild.

Audio-, Video- und kombinierter Insert-Schnitt

Der SL-HF950 ES ist nicht nur Wiedergabegerät. Er besitzt Funktionen für Audio Insert, Video Insert sowie kombinierten Audio-/Video-Insert. Damit lassen sich vorhandene Bereiche einer Aufnahme gezielt neu belegen. In der Zeit vor komfortablem nichtlinearem PC-Schnitt war das eine ernsthafte Bearbeitungsfunktion.

Besonders wichtig ist dabei der Unterschied zwischen Kopieren und Insert-Schnitt. Beim Insert wird nicht einfach eine zweite Kassette vollständig neu aufgenommen; vorhandene Aufzeichnungsbereiche und die zeitliche Struktur des Bandes werden gezielt genutzt. Voraussetzung ist deshalb ein sauber laufendes Ausgangsband mit stabiler Spur- und Steuerspurinformation. Für wertvolle historische Originale ist diese Funktion heute eher Teil der Technikgeschichte als eine Empfehlung zur nachträglichen Bearbeitung.

[INSERT_EDIT_LOGIC]
> vorhandene Aufnahme und Schnittstelle bestimmen
> Bild, Ton oder beides als neuen Inhalt zuführen
> stabile Bandführung und vorhandene Zeit-/Steuerspur nutzen
> Ergebnis: lineare Bearbeitung direkt auf Magnetband

Indexmarken, Index Scan, Index Search und GO TO ZERO

Lange Videobänder ohne Inhaltsverzeichnis sind mühsam. Der SL-HF950 ES kann Indexmarken auf dem Band nutzen, neue Marken setzen, vorhandene Marken suchen beziehungsweise durchscannen und Marken wieder löschen. Zusammen mit dem Bandzähler und der GO TO ZERO-Funktion entsteht eine für die Zeit erstaunlich brauchbare Navigation auf linearem Magnetband.

Das ist heute auch beim Sichten alter Kassetten praktisch: Statt ein Band ständig vollständig durchzuspulen, lassen sich vorhandene Indexstrukturen als Orientierung verwenden. Vor einer Archivierung sollte man trotzdem nicht davon ausgehen, dass jede Kassette vollständig oder sinnvoll indexiert wurde. Der Inhalt bleibt maßgeblich, nicht die alte Komfortmarkierung.

Timer und Quick Timer – damals echte Alltagstechnik

Der eingebaute Timer kann mehrere Aufnahmen programmieren und berücksichtigt nicht nur den aktuellen Tag, sondern auch wiederkehrende beziehungsweise in den folgenden Wochen liegende Termine. Zusätzlich gibt es einen Quick Timer, mit dem sich eine laufende Aufnahme in 30-Minuten-Schritten zeitlich begrenzen lässt. Heute wirkt das banal; in einer Zeit ohne elektronische Programmführer, Festplattenrecorder oder Mediatheken war eine zuverlässige Timerlogik ein wichtiger Teil des Geräts.

Die Rückseite – welche Anschlüsse heute noch sinnvoll sind

AnschlussDamalsHeute sinnvoll für
VIDEO OUT / INdirektes Basisband-Videosignal über BNCMonitor, Capture-Kette, direkte Signalprüfung
AUDIO OUT / IN L/RStereo-Audio für Aufnahme und Wiedergabeseparate hochwertige Tonübernahme statt HF-Ton
EUROCONNECTOR21-polige Audio-/Video-Verbindung zum Fernseherpraktische Verbindung zu geeigneten SCART-Geräten oder Adaptern
RF OUT / AERIALFernsehtuner und moduliertes Antennensignalhistorische Geräteketten; für Digitalisierung meist nicht die erste Wahl
CONTROL S / CONTROL LSteuerung innerhalb geeigneter Sony-GerätekettenDokumentation historischer Systemintegration

Für eine heutige Digitalisierung sollte nach Möglichkeit ein direkter Video- und Audioausgang genutzt werden. Der Umweg über den HF-Ausgang fügt eine weitere Modulations- und Demodulationsstufe hinzu und ist nur sinnvoll, wenn ein historischer Fernseher oder eine entsprechende Gerätekette bewusst nachgebildet werden soll.

Praktischer Digitalisierungsweg heute

[SL-HF950ES_CAPTURE]
> Kassette äußerlich prüfen und Bandzustand einschätzen
> Recorder mit unkritischem Band vollständig testen
> Tracking und Wiedergabe neutral einstellen
> VIDEO OUT + AUDIO OUT L/R direkt abgreifen
> Rohtransfer verlustarm und unverändert sichern
> erst auf einer Arbeitskopie entrauschen, deinterlacen oder nachschärfen
> Originaltransfer bleibt als Referenz erhalten

Bei interlaced PAL-Material sollte ein Archivmaster die zeitliche Struktur des Originals möglichst bewahren. Deinterlacing, Skalierung und stärkere Bildkorrekturen sind sinnvoll für eine moderne Betrachtungsversion, aber nicht zwingend für die unveränderte Sicherung. Wer nur eine bearbeitete Datei behält, verliert die Möglichkeit, später mit besseren Verfahren noch einmal vom ursprünglichen Transfer auszugehen.

Was bei einem heute erhaltenen SL-HF950 ES zuerst zählt

  • Lademechanik: fährt der Kassettenbereich vollständig und ohne Ruckeln ein und aus?
  • Wickelantrieb: werden beide Wickelteller sicher angetrieben und wird das Band beim Stoppen beziehungsweise Ausfädeln sauber zurückgenommen?
  • Bandpfad: läuft das Band ohne Falten, Schleifen, ungewöhnlichen Abrieb oder sichtbares Wandern?
  • Capstan und Andruckrolle: gleichmäßiger Bandtransport ist Voraussetzung für stabile Zeitbasis und sauberen Ton.
  • Kopftrommel: keine unnötigen Reinigungsversuche; die empfindlichen Videoköpfe vertragen falsche mechanische Behandlung schlecht.
  • Netzteil: nach langer Standzeit auf ungewöhnliche Geräusche, Geruch, Erwärmung und instabiles Verhalten achten.
  • Audio: Hi-Fi- und linearen Ton getrennt prüfen, weil beide unterschiedliche Signalwege benutzen.
  • Trickwiedergabe: Still, Zeitlupe, Einzelbild und Suchlauf erst testen, wenn normaler Bandlauf zuverlässig funktioniert.

Typische Altersprobleme richtig einordnen

Ein alter Recorder muss nicht allein wegen seines Alters schlecht funktionieren. Kritisch sind vielmehr mechanischer Verschleiß, verhärtete Gummiteile, altes Fett, Wickelmoment, gealterte Kontakte, Netzteilprobleme und frühere Reparaturen. Beim SL-HF950 ES kommt die komplexe Lade- und Transportmechanik hinzu. Wenn ein Gerät abschaltet, eine Kassette nicht sauber zurückwickelt oder das Band nach dem Ausfädeln nicht vollständig im Gehäuse der Kassette liegt, sollte nicht weiterprobiert werden, bis die Ursache geklärt ist.

Gerade der Wickelantrieb verdient Aufmerksamkeit. Zu geringes Drehmoment kann dazu führen, dass der Recorder während Wiedergabe oder Aufnahme stoppt oder das Band beim Auswerfen nicht sauber in die Kassette zurücknimmt. Für ein wertvolles Band ist das wesentlich gefährlicher als ein bloßes Bildproblem.

Was man beim Reinigen nicht tun sollte

Das sichtbare Gehäuse und die Bedienelemente lassen sich vergleichsweise unkompliziert reinigen. Im Bandlauf gilt dagegen Zurückhaltung. Besonders die winzigen Videoköpfe an der rotierenden Trommel dürfen nicht wie ein gewöhnlicher Tonkopf seitlich mit einem Wattestäbchen bearbeitet werden. Ungeeignete Reinigung kann einen funktionsfähigen Kopf beschädigen. Auch Schmiermittel gehören nicht pauschal „überall dorthin, wo etwas bewegt wird“; falsches Öl oder Fett kann Kunststoffe, Riemen und Bandpfad verschmutzen.

Lagerung – Recorder und Bänder getrennt denken

Der Recorder sollte trocken, staubarm, waagerecht und mit freien Lüftungsöffnungen gelagert werden. Eine Kassette sollte nicht dauerhaft im Gerät bleiben. Bänder gehören aufrecht in ihre Hüllen, fern von starker Wärme, Feuchtigkeit und starken Magnetfeldern. Vor einer wichtigen Wiedergabe ist es sinnvoller, den Zustand von Band und Recorder getrennt zu beurteilen, statt beides nach Jahren gleichzeitig einem ersten Test auszusetzen.

Warum der SL-HF950 ES heute noch interessant ist

Der SL-HF950 ES zeigt sehr gut, wie weit analoge Heimvideotechnik entwickelt wurde, bevor der Schwerpunkt auf digitale Formate und später auf Dateien wanderte. Mechanik, Servoregelung, hochwertige Tonaufzeichnung, variable Wiedergabe, Einzelbildsteuerung, Indexnavigation und lineare Schnittfunktionen stecken in einem einzigen Gerät. Vieles, was später am Computer selbstverständlich wurde – gezielte Szenensuche, Bearbeitung, Tonkontrolle und Navigation – musste hier noch mechanisch und in Echtzeit auf dem Band funktionieren.

Genau deshalb ist ein erhaltenes Exemplar mehr als ein alter Videorecorder. Es ist ein sehr anschauliches Beispiel dafür, wie eng Mechanik, Elektronik und Bedienlogik in der analogen Videotechnik miteinander verbunden waren. Wer das Gerät heute nutzt, sollte diese Komplexität nicht mit möglichst vielen Eingriffen beantworten, sondern mit sauberer Diagnose, vorsichtiger Behandlung und einer möglichst unveränderten Sicherung der darauf abgespielten historischen Aufnahmen.

[format/betamax]

Betamax als vollständiges Aufnahme- und Wiedergabesystem

Sony führte Betamax 1975 als Heimvideosystem ein. Die Kassette enthält ein ungefähr halbzölliges Magnetband. Das Videosignal wird nicht wie bei einem Tonband mit einem feststehenden Kopf längs über die gesamte Bandbreite geschrieben, sondern in schrägen Spuren mit rotierenden Videoköpfen.

Die konkrete PAL-Systemqualität entsteht aus der gesamten Kette: Bandmaterial, Bandzug, Trommeldrehzahl, Kopfzustand, Capstan, Servo, HF-Verstärker, Farbverarbeitung, Dropout-Kompensation, Wiedergabeelektronik und Ausgangsstufe.

Spätere Erweiterungen wie Beta Hi-Fi und SuperBeta ergänzten die Grundtechnik. Sie machen ein Gerät leistungsfähiger, erhöhen aber gleichzeitig die Zahl der Signal- und Einstellebenen.

[Betamax_System_Path]
> cassette and tape condition
> threading and controlled tape tension
> rotating heads read diagonal tracks
> RF amplifiers and servo recover stable information
> picture and sound quality are system results, not a single-head property

„Nicht das Etikett ist entscheidend, sondern wie ernst ein Gerät seine eigene Konstruktion nimmt.“

Archivische Betamax-Einordnung

Betamax wird in dieser Archivdokumentation nicht nur als Formatname betrachtet. Entscheidend ist die konkrete Ausführung: Bandlauf, mechanische Präzision, Servoregelung, Kopfträgerkonstruktion und die Frage, wie ein Recorder intern seine Ordnung hält. Gerade Sony-Geräte zeigen hier deutlich, dass Videotechnik aufwendig, diszipliniert und ingenieurhaft gedacht werden konnte.

Auffällig bleibt die technische Geschlossenheit vieler Betamax-Maschinen. Bei guten Geräten entsteht eine Art konstruktiver Ruhe: Tastenwege, Lademechanik, Motorik, Bandführung und Signalverhalten wirken nicht zufällig zusammengewürfelt, sondern klar durchdacht. Solche Eigenschaften stehen selten vollständig im Prospekt, werden aber bei genauer technischer Betrachtung des Geräts sichtbar.

Gerade die Sony-Modelle im Archiv zeigen diese Haltung gut. Sie wirken nicht wie kurzlebige Apparate, sondern wie Maschinen mit deutlich erkennbarem konstruktivem Anspruch. Entscheidend ist deshalb nicht der Mythos eines Formats, sondern die konkrete Systemqualität.

[media/cassette_tape]

Kassette, Bandträger, Bindemittel und Magnetschicht

Eine Videokassette ist ein mechanisches Präzisionsteil. Gehäuse, Wickelkerne, Bandführung, Klappen, Bremsen und Magnetband müssen gemeinsam funktionieren.

  • Bandträger: dünner Kunststofffilm mit magnetischer Beschichtung.
  • Bindemittel: hält magnetische Partikel auf dem Träger und kann chemisch altern.
  • Rückseitenbeschichtung: je nach Bandtyp für Wickel- und Laufeigenschaften relevant.
  • Kassettenbremsen: verhindern lose Wickel außerhalb des Recorders.
  • Bandkante: Knicke und Beschädigungen können Spurführung und Kopfkontakt stören.

Nicht jedes alte Videoband leidet an derselben Alterungsform. Klebriges Bindemittel, Schimmel, Ablagerungen, schlechter Wickel, mechanische Verformung und Abrieb benötigen unterschiedliche Behandlung. Pauschales „Backen“ ist kein Heimrezept.

[recording/helical_scan]

Helical Scan erzeugt hohe Relativgeschwindigkeit bei langsamem Bandlauf

Das Band wird schräg um einen Teil der rotierenden Kopftrommel geführt. Während das Band langsam vorwärtsläuft, schneiden die Köpfe diagonale Spuren über das Band.

Dadurch entsteht zwischen Kopf und Band eine viel höhere Relativgeschwindigkeit als durch den linearen Bandtransport allein. Diese hohe Relativgeschwindigkeit ist notwendig, um die Bandbreite eines Videosignals magnetisch aufzuzeichnen.

Komponente Aufgabe
Kopftrommel trägt die rotierenden Videoköpfe und bestimmt Geometrie und Relativbewegung.
Bandführungen legen Umschlingung, Höhe und Spurwinkel fest.
Capstan zieht das Band mit geregelter Geschwindigkeit.
Control Track / Servo-Information liefert Zeit- und Spurlagebezug, je nach Format unterschiedlich ausgeführt.
[recording/video_signal]

Luminanz, Farbe und magnetischer HF-Weg

Ein analoger Heimvideorecorder schreibt nicht einfach das fertige Composite-Videosignal unverändert auf das Band. Die Helligkeitsinformation wird typischerweise frequenzmoduliert, während die Farbinformation für die magnetische Aufzeichnung in einen geeigneteren Frequenzbereich umgesetzt wird.

Bei der Wiedergabe werden die schwachen Hochfrequenzsignale der Köpfe verstärkt, getrennt, demoduliert und wieder zu einem normgerechten Ausgangssignal zusammengesetzt.

Luminanz

trägt Helligkeits- und Detailinformation und wird gegen Band- und Rauschgrenzen robust aufbereitet.

Chrominanz

trägt Farbinformation; Fehler erscheinen als Farbrauschen, Aussetzer oder instabile Farbe.

Dropout

kurzer Informationsverlust durch Bandfehler, Schmutz oder schlechten Kopfkontakt.

RF-Hüllkurve

wichtiger Diagnosehinweis für Kopfkontakt, Spurführung und aufgezeichnetes Signal.

[recording/audio_paths]

Konventioneller Längston und Beta Hi-Fi sind verschiedene Wege

Klassischer Videoton kann mit einem feststehenden Audiokopf als Längsspur aufgezeichnet werden. Beta Hi-Fi nutzt dagegen zusätzliche frequenzmodulierte Tonträger im rotierenden Kopf-/Videosystem.

  • Längston: mechanisch von Kopfzustand, Bandkante, Azimut und linearer Bandgeschwindigkeit abhängig.
  • Hi-Fi-Ton: an rotierende Köpfe, HF-Weg und korrekte Spurlage gekoppelt.
  • Spurwahl: Recorder kann je nach Modell konventionellen, Hi-Fi- oder gemischten Ton wiedergeben.
  • Fehlertrennung: gutes Bild mit schlechtem Längston weist auf einen anderen Pfad als schlechtes Bild und gestörten Hi-Fi-Ton.
[control/servo_systems]

Servo hält Trommel, Band und Fernsehtiming zusammen

Der Recorder regelt nicht nur einen Motor. Trommeldrehzahl, Trommelphase, Capstangeschwindigkeit und gegebenenfalls Spurnachführung müssen zum aufgezeichneten Signal passen.

Regelkreis Fehlerbild
Drum Servo Bild rollt, Synchronität fehlt oder Kopfumschaltlage wandert.
Capstan Servo Geschwindigkeit, Tracking und Tonhöhe beziehungsweise Längston werden instabil.
Reel Control zu wenig Aufwickelmoment kann Bandschlaufen und Sicherheitsabschaltung auslösen.
Tracking / DTF Videoköpfe treffen die aufgezeichneten Spuren nicht sauber.
[mechanics/transport]

Capstan, Andruckrolle, Wickelteller und Bremsen

Die Bandgeschwindigkeit wird nicht einfach durch den Aufwickelteller bestimmt. Capstan und Andruckrolle ziehen das Band kontrolliert; die Wickelteller nehmen es mit definiertem Moment auf und halten den Wickel geordnet.

  • Andruckrolle: verhärtete oder glänzende Oberfläche kann Schlupf und Bandlaufprobleme verursachen.
  • Idler/Reibrad: überträgt Drehmoment auf die Wickelteller und altert mechanisch.
  • Bremsen: verhindern Nachlauf und Bandschlaufen beim Betriebsartenwechsel.
  • Bandzug: zu hoch schädigt Band und Köpfe, zu niedrig verschlechtert Kontakt und Wickel.
  • Mode Mechanism: Nocken, Zahnräder und Schalter müssen dieselbe Betriebsstellung melden.
[mechanics/head_drum]

Kopftrommel und Videoköpfe sind empfindliche Präzisionsteile

Die eigentlichen Videoköpfe besitzen sehr kleine Spalte und ragen nur minimal aus der Trommeloberfläche. Falsche Reinigung, seitlicher Druck oder harte Partikel können sie beschädigen.

Ein „verschmutzter Kopf“ darf nicht als Standarddiagnose für jedes verrauschte Bild dienen. Bandführung, HF-Verstärker, Servo, Umschaltpunkt und Bandzustand können ähnliche Symptome erzeugen.

[mechanics/tape_path]

Bandpfad dokumentieren, bevor Führungen verstellt werden

Die Kassettenmechanik zieht das Band aus der Kassette und legt es um Führungen, Trommel, Audio-/Control-Kopf, Capstan und Rolle. Jede Höhe und jeder Winkel beeinflusst den Kontakt mit den aufgezeichneten Spuren.

Verstellte Bandführungen können ein einzelnes Band scheinbar verbessern und zugleich die allgemeine Austauschbarkeit zerstören. Deshalb werden ab Werk versiegelte oder definierte Führungen nicht nach Augenmaß verdreht.

[mechanics/loading_sensors]

Lademechanik, Endlagen und Schutzsensoren

Element Aufgabe
Kassettensensor erkennt eingesetzte Kassette und gegebenenfalls Aufnahmeschutz.
Mode Switch meldet mechanische Stellung wie Eject, Stop, Play oder Rewind.
Reelsensor überwacht Wickeltellerbewegung und verhindert Bandschlaufen.
End-/Bandanfang erkennt transparente Bandbereiche oder mechanische Endzustände.
Feuchte-/Tauwarnung bei dafür ausgerüsteten Geräten Schutz vor Betrieb bei Kondensation.

Werden Zahnradstellungen verändert, ohne Mode-Switch und Mechanik gemeinsam zu referenzieren, kann das Laufwerk in widersprüchliche Zustände geraten.

[format/video2000]

Video 2000 und Reparaturen im damaligen technischen Umfeld

Video 2000 wurde von Philips und Grundig als europäisches Heimvideosystem entwickelt. Die Video Compact Cassette konnte gewendet werden; jede Bandhälfte bildete eine eigene Seite.

Auch Video-2000-Geräte wurden damals im Rahmen der vorhandenen Möglichkeiten repariert. Das war keine offizielle Werkstatt, sondern ein technisch geprägtes Umfeld aus Neugier, praktischem Wissen und gegenseitiger Hilfe.

Gerade diese Geräte waren lehrreich, weil Mechanik, DTF-Regelung, Servo, Netzteil und Steuerelektronik eng zusammenwirkten. VHS spielte ebenfalls eine Rolle, aber im dokumentierten technischen Umfeld seltener.

[repair_notice]

Reparaturen erfolgten damals nicht als offizieller Betrieb, sondern aus technischem Interesse, praktischer Erfahrung und im kleinen Kreis Gleichgesinnter.

Dokumentierte Reparaturerfahrung

Neben Betamax spielte auch Video 2000 in dieser Zeit eine Rolle. Gerade im Reparaturumfeld war das ein Bereich, der technisch reizvoll war, weil diese Geräte oft eine ganz eigene Mischung aus Anspruch, Komplexität und Empfindlichkeit mitbrachten. Wer sich damit beschäftigt, lernt schnell, dass Videotechnik keine geduldige Materie ist. Kleine mechanische oder elektrische Abweichungen können das Gesamtsystem sofort aus dem Tritt bringen.

Auch Video-2000-Geräte wurden damals im Rahmen der vorhandenen Möglichkeiten repariert. Das war keine große offizielle Werkstatt, sondern ein technisch geprägtes Umfeld aus Neugier, praktischem Wissen und gegenseitiger Hilfe. Gerade diese Praxis war oft lehrreicher als eine rein theoretische Beschreibung, weil reale Fehler unmittelbar zeigen, wie eng Mechanik, Elektronik und Regelung miteinander verbunden sind.

VHS spielte dabei ebenfalls eine Rolle, aber deutlich seltener. Das bedeutet nicht, dass das Format unwichtig gewesen wäre; der dokumentierte Schwerpunkt lag stärker bei Betamax und Video 2000. Dort boten die Geräte im damaligen Umfeld mehr Anlass zu technischem Vergleich, auch weil sie auf jeweils eigene Weise konstruktiv interessant erschienen.

Gerade diese Arbeit mit realen Defekten hat viel geprägt. Bandprobleme, Ladefehler, verschlissene Mechanik, Kontakte, Signalstörungen und Servofehler zwingen zu einem Blick, der nicht oberflächlich bleibt. Wer so arbeitet, lernt automatisch, Systeme als Ganzes zu sehen.

[video2000/dynamic_track_following]

Dynamic Track Following regelt die Kopfposition zur Spur

Video 2000 nutzte Dynamic Track Following: Piezoelektrisch bewegte Köpfe konnten ihrer aufgezeichneten Spur aktiv folgen. Dadurch sollte die Wiedergabe ohne klassischen manuellen Trackingregler stabil bleiben und Sonderwiedergabe unterstützt werden.

DTF erweitert die Diagnose. Schlechte Spurlage kann nicht nur aus Bandführung oder Capstan entstehen, sondern auch aus Pilottonauswertung, DTF-Verstärker, Piezoelement, Kontaktierung oder Regelung.

[workshop/context]

Werkstattblick statt bloßer Nutzung

Videotechnik wird besonders verständlich, wenn ihr innerer Aufbau dokumentiert werden kann. Nicht aus Zerstörungsfreude, sondern weil viele Systeme erst mit Blick auf Laufwerk, Platine, Kabelwege und Transportmechanik ihre eigentliche technische Aussage zeigen. Das geschlossene Gehäuse erklärt vor allem Bedienung und äußere Form; der innere Aufbau erklärt das Zusammenspiel der Funktionen.

Die dokumentierte Werkstattatmosphäre verband Disketten, Konsolen, Kassettenrekorder, Rechner und Videomaschinen ohne harten Trennstrich. Entscheidend war nicht die Produktkategorie, sondern die technische Haltung: anschauen, vergleichen, prüfen, verstehen und, soweit sinnvoll möglich, wieder in Gang bringen. Aus dieser Praxis entstanden viele Beobachtungen und Erfahrungen, die später auch in andere technische Bereiche hineinwirkten.

  • Geräte nicht nur bedienen, sondern öffnen und verstehen.
  • Mechanik und Elektronik als zusammengehöriges System sehen.
  • Fehler nicht nur beheben, sondern ihre Logik nachvollziehen.
  • Technik nicht ehrfürchtig auf Abstand halten, sondern praktisch begreifen.

Rückblickend war genau das der eigentliche Wert dieser Zeit. Nicht irgendeine Sammlung an Geräten, sondern ein Blick auf Technik, der bis heute geblieben ist. Wer einmal erlebt hat, wie stark Mechanik, Signalweg und Aufbau miteinander verzahnt sind, denkt auch später bei Software und Webarbeit weniger in Oberfläche und mehr in Struktur.

[workshop/safety_boundary]

Sicherheits- und Reparaturgrenzen

  • Netzspannung: Primärnetzteil, Netzfilter und offene Geräte nur fachgerecht bearbeiten.
  • geladene Kondensatoren: auch nach Netztrennung können gefährliche Spannungen bestehen.
  • bewegte Mechanik: rotierende Trommel, Motoren, Zahnräder und Schlitten nicht im Lauf berühren.
  • wertvolle Bänder: Inhaltsrettung hat Vorrang vor einem spontanen Gerätestest.
  • Referenzeinstellungen: Bandführung, Servo und Kopfumschaltung nur mit Unterlagen und Messmitteln verändern.
  • Schimmel: kontaminierte Kassetten getrennt halten und nicht in ein sauberes Laufwerk einlegen.
[workshop/first_power_up]

Sichere Erstinbetriebnahme nach langer Standzeit

  1. Ausgangszustand dokumentieren: Modell, Seriennummer, Zubehör und sichtbare Schäden erfassen.
  2. Spannungsfreien Zustand prüfen: Fremdkörper, Korrosion, ausgelaufene Akkus, Riemenreste und blockierte Mechanik erkennen, ohne gefährliche Baugruppen unnötig zu berühren.
  3. Netzbezogene Baugruppen fachkundig beurteilen: offene Netzteile, Netzfilter und gespeicherte Energie sind kein Bereich für improvisierte Messungen.
  4. Mechanik nur nach Unterlagen bewegen: Ladewege und Verriegelungen nicht gegen Widerstand zwingen.
  5. Ersten Funktionstest sicher begrenzen: wertvolle Originalbänder bleiben außen vor; auffälliger Geruch, Rauch, ungewöhnlicher Bandzug oder fehlendes Aufwickeln beenden den Versuch.
  6. Testkassette erst nach mechanischer Plausibilitätsprüfung: ein unbekanntes oder einzigartiges Band ist niemals das Prüfmedium für einen lange stehenden Recorder.

Trenntransformator, Strombegrenzung und Messaufbau sind keine universellen Rezepte. Ihre fachgerechte Anwendung hängt von Schutzklasse, Schaltung und Messaufgabe ab. Diese Archivseite beschreibt deshalb bewusst keine Schritt-für-Schritt-Arbeit an offenen netzspannungsführenden Baugruppen.

[workshop/power_supply]

Netzteil, Stützakku und Kondensatoren

Bereich mögliche Folge
Netzfilter gerissene Entstörkondensatoren können mit Rauch und Geruch ausfallen.
Elektrolytkondensatoren erhöhte Restwelligkeit stört Servo, Tuner, Timer und Signalverarbeitung.
Stützakku ausgelaufener Akku kann Leiterbahnen und Kabel in der Umgebung korrodieren.
Steckverbinder oxidierte Kontakte verursachen intermittierende Versorgungs- und Sensorsignale.
Regler/Transistor falsche Versorgung kann mehrere scheinbar unabhängige Fehler erzeugen.
[workshop/rubber_lubricants]

Riemen, Reibräder, Andruckrollen und verharzte Schmierstoffe

Gummi altert durch Zeit, Wärme, Ozon und Weichmacherverlust. Schmierstoffe können eindicken oder an falsche Stellen wandern.

  • Riemen: Längen- und Querschnittsersatz nach realer Mechanik wählen, nicht nur „irgendwie passend“.
  • Reibrad: Oberfläche, Härte, Rundlauf und Federdruck prüfen.
  • Andruckrolle: nicht mit aggressiven Mitteln aufrauen oder dauerhaft aufquellen.
  • Schmierstoff: nur geeignetes Material sparsam an den vorgesehenen Punkten einsetzen.
  • Kupplung: Wickelmoment messen beziehungsweise nach Servicevorgabe prüfen.
[workshop/cleaning]

Reinigung ohne Folgeschaden

„Alles mit Alkohol reinigen“ ist keine belastbare Methode. Kunststoff, Gummi, Beschriftung, Schmierstoff und Kopfmaterial reagieren unterschiedlich.

  • Bandpfad: Ablagerung zuerst identifizieren und geeignete fusselfreie Materialien verwenden.
  • Videoköpfe: nur nach erprobter Fachmethode ohne seitliche Belastung.
  • Andruckrolle: Oberfläche und Materialzustand berücksichtigen.
  • Optische Sensoren: nicht mit Schmierstoff oder starkem Lösungsmittel verunreinigen.
  • Kassette: Schimmel- und Abriebmaterial nicht in ein sauberes Gerät übertragen.
[media/pre_play_inspection]

Kassette vor der Wiedergabe prüfen

Beobachtung Konsequenz
Schimmel oder auffälliger Belag isolieren; nicht in ein sauberes Archivgerät einlegen.
lose oder ungleichmäßige Wicklung nicht mit schnellem Umspulen beginnen; kontrollierte Behandlung planen.
geknickte oder aus der Kassette ragende Bandkante Kassette öffnen beziehungsweise von Fachperson instand setzen, bevor sie geladen wird.
klebriger Abrieb oder Quietschen Wiedergabe sofort abbrechen und Materialzustand fachlich klären.
unbekannter wertvoller Inhalt Priorität, Rechte und Transferziel vor dem ersten Durchlauf festlegen.
[workshop/stuck_cassette]

Festsitzende Kassette nicht mit Gewalt herausziehen

Eine Kassette kann noch teilweise eingefädelt sein. Gewalt am Kassettengehäuse zieht dann am Band, an Führungen und am Ladeschlitten.

  1. Netz trennen und Zustand fotografieren.
  2. Serviceunterlage für Notauswurf beziehungsweise mechanischen Rücklauf verwenden.
  3. Band zuerst vollständig in die Kassette zurückführen.
  4. keine Zahnräder gegeneinander zwingen.
  5. Ursache nach Rettung klären: Riemen, Ladeantrieb, Mode Switch, Sensor, Wickelmoment oder Netzteil.
[troubleshooting/video_recorder]

Systematische Fehlerdiagnose

Symptom Prüfebene
keine Funktion Netz, Sicherung, Standbyversorgung, Hauptspannungen, Reset und Bedienlogik.
Kassette lädt nicht Laderiemen, Motor, Endlage, Mode Switch, Fremdkörper und Zahnradreferenz.
Play startet und stoppt Aufwickelmoment, Reelsensor, Bandzug, Endsensor und Sicherheitslogik.
Ton vorhanden, Bild verrauscht Videokopfkontakt, HF-Hüllkurve, Servo, Tracking, Bandzustand und Kopfverstärker.
Bild vorhanden, Ton gestört Längstonkopf/Azimut, Hi-Fi-Pfad, Spurwahl, Bandkante und Audioelektronik.
Bild rollt oder reißt Drum-/Capstan-Servo, Synchronabtrennung, Time-Base-Fehler und Ausgangsstufe.
nur ein Band problematisch Kassettenmechanik, Aufnahmegerät, Bandalterung und Austauschbarkeit.
[signal/mechanics_and_faults]

Signalweg und mechanische Wahrheit

Videotechnik verbindet Mechanik, Regelung und hochfrequente Analogelektronik. Ein Fehler kann an einer früheren Stelle entstehen und erst später als sichtbare Bildstörung erscheinen.

[Playback_Path]
> tape condition and physical contact
> rotating heads produce weak RF signals
> head amplifier and switching combine head channels
> luminance and chroma paths recover the picture
> servo and sync stabilize timing
> baseband output is only as good as every preceding layer
  • periodisches Rauschen: kann zu einem Kopfkanal oder einer Trommelumdrehung passen.
  • horizontale Störung: kann Kopfumschaltpunkt, Time-Base-Fehler oder Bandführung betreffen.
  • Farbverlust: kann aus Chroma-Pfad, Band, Kopfkontakt oder Normumschaltung entstehen.
  • Jitter: kann mechanische Zeitfehler sichtbar machen, die ein Fernseher teilweise kaschiert.
  • Dropouts: können vom Band, Schmutz, Kopfverschleiß oder Kontaktproblem kommen.

„Videotechnik verzeiht wenig. Genau deshalb ist sie so lehrreich.“

Archivische Einordnung mechanischer Präzision

Ein besonderer Erkenntniswert der Videotechnik liegt in der Unmittelbarkeit ihrer Fehler und ihrer Präzision. Ein Computer kann viele Abläufe abstrahieren; ein Videorecorder zeigt mechanische und servoelektronische Abweichungen oft direkt. Läuft das Band nicht sauber, ist das Bild gestört. Stimmt die Führung nicht, leidet das Ergebnis. Greifen Mechanik und Regelung nicht sauber ineinander, verliert das System sofort seine Stabilität.

Genau darin liegt aber auch der große Reiz. Bandmaschinen zwingen zu Genauigkeit. Kopfträger, Capstan, Andruckrolle, Umlenkpunkte, Sensorik und Signalelektronik sind keine nebeneinander liegenden Einzelteile, sondern eine abgestimmte Kette. Gerade wer sich damit befasst, lernt schnell, dass Technik nur dann glaubwürdig ist, wenn ihre Teile logisch zusammenarbeiten.

[service/alignment_boundary]

Einstellarbeiten benötigen Referenzband, Schaltplan und Messmittel

Bandführung, Kopfumschaltpunkt, Servo, Audioazimut und HF-Pegel sind keine „nach Gefühl“-Regler. Eine Einstellung auf ein einzelnes falsch aufgenommenes Band kann alle normgerechten Bänder verschlechtern.

  • Service Manual: Prüfpunkte, Testmodus, Sollwerte und Reihenfolge beachten.
  • Referenzband: definierten Wiedergabestandard statt unbekannter Heimaufnahme verwenden.
  • Oszilloskop: RF-Hüllkurve, Umschaltpunkt, Servo- und Videosignale beurteilen.
  • Frequenzzähler/Waveform-Monitor: je nach Einstellung und Qualitätsanspruch.
  • Versiegelung dokumentieren: Ausgangsstellung markieren, bevor ein berechtigter Eingriff erfolgt.
[preservation/digitization_strategy]

Digitalisierung rettet den Inhalt, nicht automatisch das Original

Digitalisierung erzeugt eine neue, leichter zugängliche Fassung des Inhalts. Sie bewahrt jedoch weder das physische Band noch das historische Wiedergabegerät. Deshalb gehören Originalmedium, passende Wiedergabetechnik und digitale Sicherung zu unterschiedlichen Ebenen derselben Erhaltung.

  1. priorisieren: einzigartige, gefährdete und schwer ersetzbare Aufnahmen zuerst.
  2. geeignetes Wiedergabegerät wählen: Format, Norm, Spur- und Tonvariante müssen passen.
  3. Gerät vor Transfer warten: ein defekter Recorder kann ein Band beschädigen.
  4. Signal möglichst hochwertig ausgeben: unnötige HF-Modulation und Mehrfachwandlung vermeiden.
  5. Erhaltungsmaster erzeugen: nicht nur eine stark komprimierte Betrachtungskopie.
  6. Qualitätskontrolle und Metadaten: vollständigen Durchlauf beobachten und dokumentieren.
[preservation/capture_chain]

Capture-Kette und Time Base Correction

[Preservation_Capture]
> inspected cassette
> maintained format-correct playback deck
> stable baseband output
> time-base / frame synchronization as required
> documented A/D conversion
> preservation master + access copy
> checksums, logs and quality-control report

Analoge Bandwiedergabe besitzt zeitliche Schwankungen. Ein Time Base Corrector oder geeigneter Frame-Synchronizer kann die Signalzeitbasis stabilisieren. Das Gerät darf jedoch keine verborgene „Restaurierung“ vortäuschen, die das Erhaltungssignal unbemerkt verändert.

Composite, Y/C und andere Ausgänge werden nach der realen Signalarchitektur des Recorders gewählt. Ein formal höherwertiger Anschluss ist nur sinnvoll, wenn er das Signal nicht erst unnötig intern erzeugt oder aufteilt.

[preservation/quality_control]

Qualitätskontrolle während und nach dem Transfer

Ebene Prüfung
Vollständigkeit Anfang, Ende, Unterbrechungen, beide Kassettenseiten und alle Tonspuren erfasst?
Bild Dropouts, Farbfehler, Jitter, Kopfumschaltstörung und falsche Norm dokumentieren.
Ton Längston, Hi-Fi, Kanalzuordnung, Pegel, Aussetzer und Synchronität prüfen.
Datei Codec, Container, Auflösung, Halbbildreihenfolge, Bildrate und Audioparameter verifizieren.
Integrität Prüfsumme erzeugen, Datei erneut lesen und mindestens eine getrennte Kopie anlegen.
Protokoll Abbrüche, Reinigung, Gerätewechsel und bewusst vorgenommene Korrekturen festhalten.
[archive/video_metadata]

Geräte-, Band- und Transfermetadaten zusammenhalten

  • Kassette: Format, Marke, Kennzeichnung, Seite, Laufzeit, sichtbarer Zustand und Herkunft.
  • Inhalt: Titel, Datum, Personen, Rechte, Sprache und bekannte Aufnahmeumstände.
  • Recorder: Modell, Seriennummer, Chassis, Wartung und verwendeter Ausgang.
  • Signalweg: TBC, Umschalter, Wandler, Capture-Gerät und Verkabelung.
  • Datei: Name, Codec, Container, Bild-/Tonparameter, Größe und Hash.
  • Qualität: Fehlerstellen, fehlende Bereiche, Tonspur und besondere Wiedergabeeinstellung.
[preservation/physical_storage]

Bänder stabil, kühl, trocken und aufrecht lagern

Für magnetische Videobänder sind ein möglichst stabiles, eher kühles und trockenes Umfeld sowie Schutz vor Wasser, Schmutz, direkter Sonneneinstrahlung und starken Magnetfeldern sinnvoll. Extreme Schwankungen sind ungünstiger als eine ruhige, kontrollierte Lagerung.

  • aufrecht lagern: Kassette im geeigneten geschlossenen Behälter.
  • Klima stabil halten: häufige starke Schwankungen vermeiden.
  • Schimmel vermeiden: feuchte Räume und kontaminierte Bestände trennen.
  • Magnetfelder fernhalten: starke Motoren, Transformatoren und ungeeignete Lautsprecher vermeiden.
  • nicht unnötig abspielen: jeder Durchlauf ist mechanische Beanspruchung.
  • Inventarstandort führen: Band und digitale Kopie müssen wieder auffindbar sein.
[preservation/playback_equipment]

Ohne Wiedergabegerät bleibt ein intaktes Band praktisch stumm

Videobanderhaltung benötigt auch funktionsfähige Recorder, Serviceunterlagen, Ersatzteile, Messmittel und Bedienwissen.

  • mindestens ein geprüftes Referenzgerät pro wichtigem Format erhalten.
  • Spendergeräte und Verschleißteile inventarisieren.
  • Service Manuals, Schaltpläne und Testprozeduren lokal sichern.
  • EPROMs, Mikrocontrollerdaten und Spezialsoftware dokumentieren, soweit rechtlich und technisch möglich.
  • Gerät regelmäßig kontrolliert bewegen, aber nicht sinnlos verschleißen.
  • Transferwissen schriftlich festhalten, nicht nur im Kopf bewahren.
[optical/laservision_bridge]

LaserVision als optischer Gegenweg

Der Philips VLP 720 verwendet keine Videokassette und zeichnet nicht auf Magnetband auf. Die optische Platte trennt Inhalt und Wiedergabemechanik anders: kein Bandzug, keine rotierenden Videoköpfe und kein Umspulen, dafür Laserabtastung, Spindelregelung, Fokus und Tracking.

Die ausführliche Geräte- und Formatakte steht auf laservision.htm.

[legacy/meaning]

Warum das heute noch zählt

Videotechnik aus dieser Zeit ist im SSLXY-Archiv keine reine Nostalgie. Erinnerung gehört zur historischen Einordnung, reicht als Begründung aber nicht aus. Entscheidend ist, dass diese Geräte bis heute einen technischen Charakter zeigen, der ernst genommen werden kann. Sie sind nicht nur alt, sondern aufschlussreich.

Gerade in einer Zeit, in der vieles versiegelt, verklebt, verkürzt und auf schnellen Austausch hin gedacht wird, erinnert analoge Videotechnik an Maschinen, die sich noch deutlich in ihrer Konstruktion lesen lassen. Nicht perfekt und nicht romantisiert, sondern als ernsthafte technische Systeme.

Dass einige dieser Geräte noch vorhanden sind, ist deshalb mehr als bloße Aufbewahrung. Der erhaltene Bestand ermöglicht weiterhin konkrete Betrachtung und Vergleich. Sony SL-HF100 ES, SL-8000E und SL-HF950 ES gehören damit nicht in eine sentimentale Ecke, sondern in eine dokumentierte technische Entwicklungslinie.

[final_assessment] video_archive
> beyond nostalgia
> useful for understanding precision, mechanics and design logic
> retained because technically meaningful
> conclusion: analog video remains part of the larger technical worldview

„Nicht nur bewahrt, sondern weiterhin als Technik ernst genommen.“

[preservation/long_term]

Videotechnik langfristig erhalten

Alte Videotechnik bleibt nur dann wirklich nutzbar, wenn nicht ausschließlich die Kassette betrachtet wird. Zum System gehören immer auch ein geeignetes Wiedergabegerät, funktionierende Mechanik, passende Signalwege und die Möglichkeit, den Inhalt rechtzeitig in eine moderne digitale Form zu übertragen.

Bei magnetischen Videobändern ist Zurückhaltung oft die beste erste Maßnahme. Ein unbekanntes oder lange gelagertes Band sollte nicht mehrfach testweise durch verschiedene Recorder laufen. Kassette, Bandwickel und sichtbarer Zustand werden zuerst geprüft; bei Schimmel, Verformung, klebrigem Lauf oder ungewöhnlichem Widerstand endet der spontane Wiedergabeversuch.

Auch beim Recorder selbst gilt: Ein vorhandenes Bild beweist noch keinen gesunden Laufwerkszustand. Riemen, Rollen, Andruckrolle, Bandzug, Ladeweg, Wickelantrieb und Servoregelung können gealtert sein. Wertvolle Bänder gehören deshalb erst dann in ein Gerät, wenn dessen mechanischer Ablauf mit unkritischem Material kontrolliert wurde.

Für die Digitalisierung ist eine nachvollziehbare Kette sinnvoll: passender Recorder, möglichst hochwertige Basisbandausgabe, bei Bedarf Zeitbasis- oder Frame-Stabilisierung, geeigneter A/D-Wandler und eine ausreichend hochwertige Aufzeichnung. Das erste digitale Ergebnis sollte nicht nur eine stark komprimierte Betrachtungsdatei sein. Eine hochwertige Masterfassung und eine kleinere Zugriffskopie erfüllen unterschiedliche Aufgaben.

Nach einem erfolgreichen Transfer bleibt das Originalband trotzdem wertvoll. Es kann später mit besserer Wiedergabetechnik erneut ausgewertet werden und enthält den historischen Ausgangszustand, den keine nachträgliche Datei vollständig ersetzt. Ebenso gehört das verwendete Wiedergabegerät zur Formatgeschichte: Ein physisch gutes Band hilft wenig, wenn kein passender Recorder mehr funktionsfähig ist.

Für digitale Dateien zählen neben dem Videobild auch Informationen über den Transfer. Recorder, Ausgangssignal, TBC beziehungsweise Synchronisation, A/D-Wandler, Auflösung, Halbbildbehandlung und bewusst vorgenommene Korrekturen sollten festgehalten werden. Prüfsummen und getrennte Sicherungskopien schützen die Dateien gegen unbemerkte Veränderungen und einzelnen Speicherausfall.

Der sinnvollste Erhaltungsweg verbindet deshalb Gerät, Kassette, Signalweg, Rohtransfer, hochwertige Masterfassung, Zugriffskopie, Metadaten und Sicherungskopien. So bleibt nicht nur ein abspielbares Video übrig, sondern auch nachvollziehbar, woher es stammt und wie es übertragen wurde.

[video/conclusion]

Von der Kopftrommel bis zur Datei gehört alles zu derselben Geschichte

Videotechnik endet nicht beim Formatnamen. Ein Band braucht eine funktionierende Mechanik, eine saubere Spurführung und den passenden Signalweg. Ein digitaler Transfer braucht wiederum einen zuverlässigen Datenpfad, überprüfte Dateien und eine nachvollziehbare Sicherungsstrategie.

Die konkrete Entwicklung vom Betamax-Gerät über EV-S1000E, EV-S9000E, CVP-M1E und DHR-1000VC bis zum VAIO zeigt besonders gut, wie Technikgenerationen ineinandergreifen. Der Videodrucker machte aus einem Signal ein Bild auf Papier; DV und i.LINK machten aus dem Bandinhalt einen übertragbaren Datenstrom; der PC machte daraus eine bearbeitbare und unabhängig sicherbare Datei.

Für die Erhaltung zählt deshalb die gesamte Kette: Originalband, passendes Wiedergabegerät, dokumentierte Signal- oder Datenverbindung, Rohtransfer, geprüfte Masterdatei, Metadaten und mindestens eine getrennte Sicherung.

„Ein Band ist erst dann wirklich gesichert, wenn sein Inhalt lesbar übertragen, geprüft und mit seiner technischen Herkunft verbunden bleibt.“
